Positives Negativ ICL7660AIBAZA-T Ladepumpe-Spannungsregler ICs örtlich festgelegt-Vin

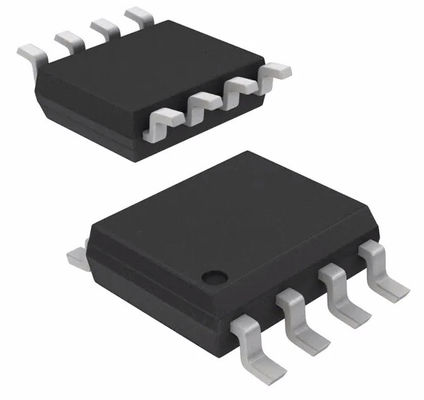

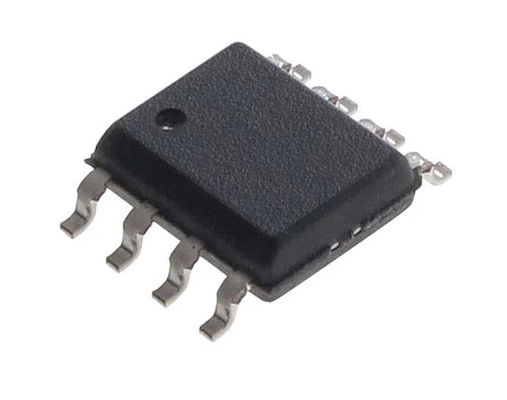

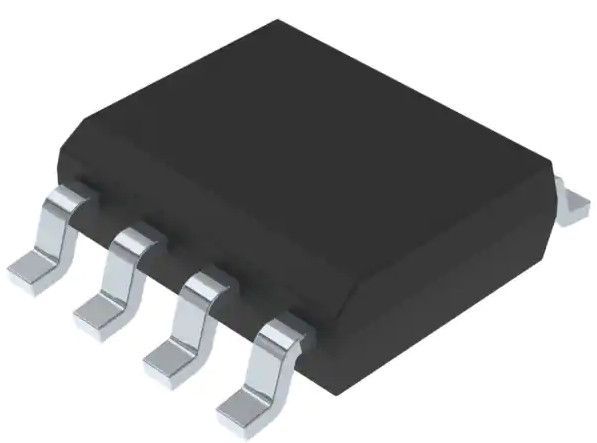

ICL7660AIBAZA-T Ladepumpe-Spannungsregler IC positives oder negatives örtlich festgelegtes - Ertrag 45mA 8-SOIC Vin 2Vin 1

Die ICL7660S- und ICL7660A-Superspannungswandler sind monolithische CMOS-Spannungsumwandlung IC, die bedeutende Leistungsvorteile über anderen ähnlichen Geräten sicherstellen. Sie sind direkter Ersatz für das industriekompatible ICL7660, das einen ausgedehnten Betriebsstoffspannungsbereich bis zu 12V anbietet, mit der unteren gegenwärtigen Versorgung. Ein Frequenz-Auftriebsstift ist enthalten worden, um dem Benutzer zu ermöglichen, untere Ausgangsimpedanz trotz der Anwendung von kleineren Kondensatoren zu erzielen. Alle Verbesserungen werden im Abschnitt „der elektrischen Spezifikationen“ auf Seite hervorgehoben, 3., die kritische Parameter über den gesamten Handels- und industriellen Temperaturspannen sichergestellt werden. Die ICL7660S und die ICL7660A führen Versorgungsspannungsumwandlungen von Positiv zu Negativ für eine Inputstrecke 1.5V zu 12V, mit dem Ergebnis der ergänzenden Ausgangsspannungen von -1.5V zu -12V durch. Nur zwei unkritische externe Kondensatoren sind, für die Ladepumpe- und Gebührenreservoirfunktionen erforderlich. Das ICL7660S und das ICL7660A können angeschlossen werden, um als Spannungsverdoppler zu arbeiten und werden bis zu 22.8V mit einem Input 12V erzeugen. Sie können als Multiplikatoren einer Spannung oder Spannungsteiler auch benutzt werden. Jeder Chip enthält einen Reihe DC-Stromversorgungsregler, RC-Oszillator, Spannungspegelübersetzer und vier Ausgangsleistungs-MOS-Schalter. Der Oszillator, wenn er entladen wird, oszilliert bei einer nominalen Frequenz von 10kHz für eine Inputversorgungsspannung von 5.0V. Diese Frequenz kann durch den Zusatz eines externen Kondensators zum „OSZILLATOR“ Anschluss gesenkt werden, oder der Oszillator wird durch eine externe Uhr übersteuert möglicherweise. Der „LV-“ Anschluss wird gebunden möglicherweise an Boden, um den internen Reihenregler zu überbrücken und Operation der Niederspannung (LV) zu verbessern. Am Medium zu den hohen Spannungen (3.5V zu 12V), schwimmt der LV-Stift nach links, um Gerät latchup zu verhindern. In einigen Anwendungen ist eine externe Schottky-Diode von MIT EINER KAPPE ZU BEDECKEN VOUT erforderlich, latchup freie Operation sicherzustellen (sehen Sie Dos und tun Sie den Abschnitt der nots auf Seite 8).

Eigenschaften

• Sichergestellt senken Sie Max Supply Current für alle Temperaturspannen

• Breiter funktionierender Spannungsbereich: 1.5V zu 12V

• 100% geprüft an 3V

• Auftrieb Pin (Pin 1) für höhere Schaltfrequenz

• Sichergestellte Mindestleistungs-Leistungsfähigkeit von 96%

• Verbesserte minimale offener Stromkreis-Spannungs-Umwandlungs-Leistungsfähigkeit von 99%

• Verbesserter Schutz Störungsbesuchs Latchup

• Einfache Umwandlung der +5V-Logik-Versorgung zu ±5V-Versorgungen

• Einfache Spannungs-Vermehrung VOUT = (-) nVIN

• Bedienungsfreundlich; Erfordert nur zwei externe unkritische passive Komponenten

• Verbesserter direkter Ersatz für industriekompatibles ICL7660 und andere Zweitlieferant-Geräte

• Pb-freies verfügbares (RoHS konform)

Anwendungen

• Einfache Umwandlung von +5V zu ±5V-Versorgungen

• Spannungs-Vermehrung VOUT = ±nVIN

• Negative Versorgungen für Datenerfassungssysteme und Instrumentierung

• Stromversorgung RS232

• Versorgungs-Teiler, VOUT = ±VS
