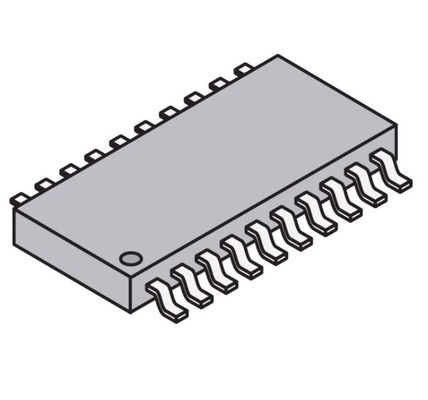

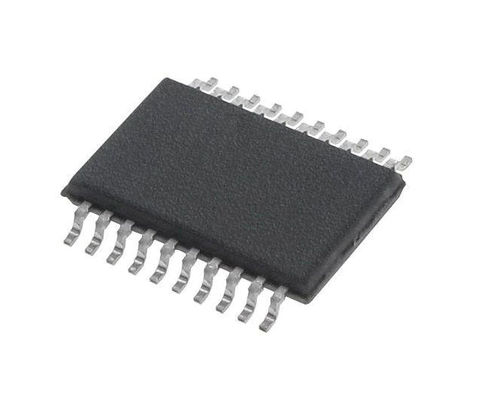

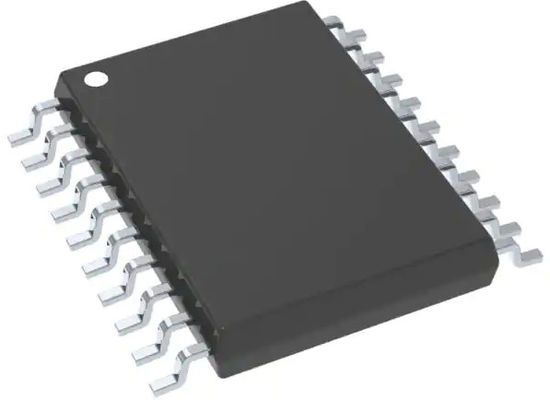

8-Bit--20MHz 7KB BLITZ 20-SSOP PIC16F690T-I/SS BILD 16F Mikroregler ICs

8-Bit--20MHz 7KB (4K X 14) BLITZ 20-SSOP PIC16F690T-I/SS BILD 16F Mikroregler ICs

Leistungsstarke RISC-CPU

• Nur 35 Anweisungen zu lernen:

- Alle Einzelzyklusanweisungen ausgenommen Niederlassungen

• Arbeitsgeschwindigkeit:

- DC – 20-MHZ-Oszillator-/-takteingang

- DC – 200 ns Anweisungszyklus

• Unterbrechungs-Fähigkeit

• 8-Schichten- tiefer Hardware-Stack

• Direkte, indirekte und relative Adressierungen

Spezielle Mikroregler-Eigenschaften

• Präzisions-interner Oszillator:

- Fabrikkalibriert zu ± 1%

- Auswählbarer Frequenzbereich der Software 8 MHZ bis 32 kHz

- Software melodisch

- Zwei - Geschwindigkeitsstartmodus

- Kristallausfallung für kritische Anwendungen ermitteln

- Taktbetriebsartschaltung während der Operation für Energieeinsparungen

• Macht-Einsparungs-Schlafmodus

• Breiter funktionierender Spannungsbereich (2.0V-5.5V)

• Industrielle und ausgedehnte Temperaturspanne

• Macht-auf Zurückstellen (POR)

• Anschaltender Timer (PWRTE) und Oszillator-Starttimer (OST)

• Spannungsabfall-Zurückstellen (BOR) mit Software-Steuerwahl

• Erhöhte Niedrig-gegenwärtige Zeitüberwachung (WDT) mit Auf-Chip-Oszillator (Software-auswählbare nominale 268 Sekunden mit vollem Prescaler) mit Software ermöglichen

• Gemultiplexter klarer/eingegebener Vorlagenpin

• Programmierbarer Code-Schutz

• Hohe Zelle der Ausdauer-Flash/EEPROM:

- 100.000 schreiben grelle Ausdauer

- 1.000.000 schreiben EEPROM-Ausdauer

- Grelles/der Daten EEPROM Zurückhalten: > 40 Jahre

• Erhöhtes USART-Modul:

- Unterstützungen RS-485, RS-232 und LIN 2,0

- Selbst-Baud ermitteln

- Selbst-Spur-oben auf Startbit-Niederleistungseigenschaften

• Bereitschaftsstrom: - 50 Na @ 2.0V, typisch

• Betriebsstrom:

- μA 11 @ 32 kHz, 2.0V, typisch

- μA 220 @ 4 MHZ, 2.0V, typisch

• Zeitüberwachungs-Strom:

- <1>μA @ 2.0V, typisch

Zusatzeigenschaften

• 17 Input-/Outputstifte und 1 nur für Input Pin:

- Hohe Stromquelle/Wanne für direkten LED-Antrieb

- Unterbrechung-auf-Änderungsstift

- Einzeln programmierbares schwaches ZugUPS

- Ultra NiederleistungsWeck- (ULPWU)

• Analoges Komparator-Modul mit:

- Zwei analoge Komparatoren

- Programmierbares Modul der Aufchipreferenzspannung (CVREF) (% VDD)

- Komparatorinput und -ertrag außen zugänglich

- SR Klinkenmodus

- Tor-Synchronisierungs-Klinke des Timer-1

- Festes 0.6V VREF

• A-/dkonverter:

- Entschließung 10-bit und 12 Kanäle

• Timer0: 8-Bit-Timer/Zähler mit programmierbarem 8-Bit-prescaler

• Erhöhtes Timer1:

- 16-Bit-Timer/Zähler mit prescaler

- Externes Tor Timer1 (Zählung ermöglichen)

- Wahl, zum von OSC1 und von OSC2 in LP-Modus als Oszillator Timer1 zu verwenden wenn INTOSC-Modus vorgewählt

• Timer2: 8-Bit-Timer/Zähler mit 8-Bit-Zeitraum Register, Prescaler und Postscaler

• Erhöht nehmen Sie gefangen, vergleichen Sie, PWM+-Modul:

- 16-Bit-Gefangennahme, maximale Entschließung ns 12,5

- Vergleichen Sie, maximale Entschließung 200 ns

- 10-bit PWM mit 1, 2 oder 4 Ausgabekanälen, programmierbare „Verzugszeit“, maximale Frequenz 20 kHz

- PWM-Ertrag-Lenkbarkeit

• Synchrone serielle Schnittstelle (SSP):

- SPI-Modus (Meister und Sklaven)

• I2C™ (Master/Slavemodi):

- I2C™-Adressschablone

• Schaltungsintern Serien-ProgrammingTM (ICSPTM) über zwei Stifte

Spezifikation von PIC16F690T-I/SS
