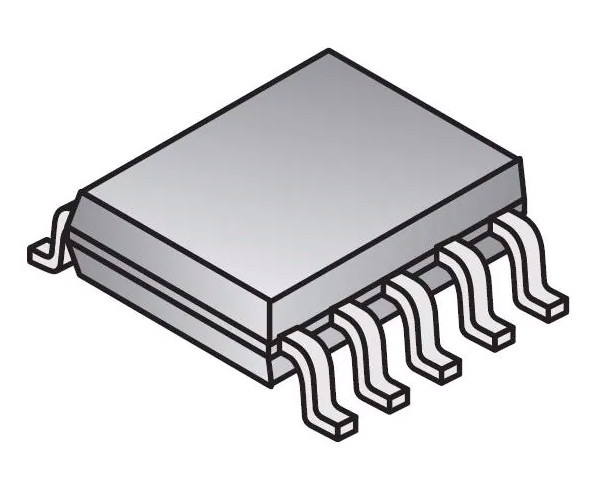

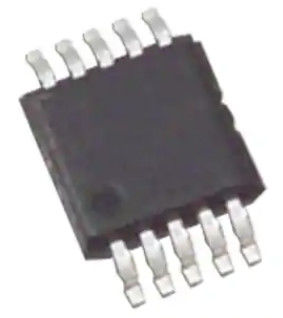

ISL1571IUEZ-T7 universeller Stromkreis differenziales 10-HMSOP des Verstärker-2

Das ISL1571 ist ein Doppeloperationsverstärker, der speziell für Gebrauch in der orthogonalen Frequenzmehrkanalausrüstung (OFDM) bestimmt ist und Verbreitungs-Spektrum-Kommunikation (SSC) basierte Lösungen, in denen sie für PLC-Linie Fahren verwendet wird. Dieses Gerät ist zum Fahren bis zu 750mA fähig, beim Verbrauchen von gerade 6mA der Versorgung gegenwärtig pro Verstärker und kann von einem einzelnen 4.5V zur Versorgung 12V funktionieren. Der Fahrer hat eine typische Verzerrung von -80dBc, an 150kHz in eine Last 25Ω. Das ISL1571 ist in zwei Paketwahlen verfügbar: die thermisch-erhöhten 16 Ld QFN oder das 10 Paket Ld HMSOP. Er wird auch für Operation über dem vollen -40°C zur +85°C-Temperaturspanne veranschlagt. Das ISL1571 kommt mit Stiften des Steuer BIAS0 und BIAS1, die die Steuerung der Neigung zulassen und von den Ertrag aktivieren. Diese Kontrollen können verwendet werden, um die Macht zu senken, die Leistung/das Leistungsverhältnis für die Anwendung zu passen. Das ISL1571 ist für die Linie besonders gut angepasst, die Anwendungen fährt, die dem Homeplug 1,0, Homeplug Handels und UPA Standard-ansässigem PLC folgen.

Anwendungen

• Homeplug 1,0

• Homeplug Handels

• UPA-digitaler Hauptstandard

Eigenschaften

• Ausgangsleistungsfähigkeit 21dBm

• Antriebe oben zu 750mA von einer +12V-Versorgung

• Antrieb des Differenzausgangs 20VP-P in 21Ω

• lärmarmer Boden

• -75dBc typische Fahrer-Ertragverzerrung an 4MHz

• -80dBc typische Fahrer-Ertragverzerrung an 10MHz

• -79dBc typische Fahrer-Ertragverzerrung an 17MHz

• Niedriger Ruhestrom von 6mA pro Verstärker

• Versorgungsstrecke

○ISL1571IUEZ: 4.5V zu 12V

○ISL1571IRZ ±2.25V zu ±6V: 4.5V zu 12V

• Bandbreite 250MHz

• Thermische Abschaltung

• Pb-frei (RoHS konform)

Schaltungsaufbau

Spezifikation von ISL1571IUEZ-T7
