4/4 integrierte Schaltung des Transceiver-volle Ethernet-KSZ9031RNXIA bricht 48-QFN ab

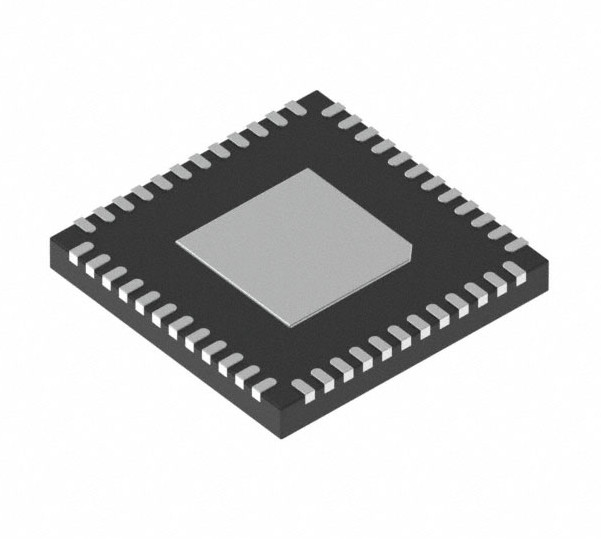

KSZ9031RNXIA 4/4 Oberflächenberg des Transceiver-voller Ethernet-48-QFN (7x7)

Allgemeine Beschreibung

Das KSZ9031RNX ist ein vollständig integrierter Dreifachgeschwindigkeit (10BASE-T/100BASE-TX/1000BASE-T) Ethernet physicallayer Transceiver für Getriebe und Aufnahme von Daten bezüglich des Standard-Kabels des unshielded twisted pair CAT-5 (UTP). Das KSZ9031RNX stellt die verringerte Gigabit-Medien-unabhängige Schnittstelle (RGMII) für Direktanschluss zu RGMII-Mac in Gigabit Ethernet-Prozessoren und zu den Schaltern für Datenübertragung bei 10/100/1000 Mbps zur Verfügung. Das KSZ9031RNX verringert Brettkosten und vereinfacht Brettplan, indem es Aufchipbeendigungswiderstände für die vier Differenzialpaare verwendet und indem es einen LDO-Prüfer integriert, um einen preiswerten MOSFET zu fahren, um den Kern 1.2V zu liefern. Das KSZ9031RNX bietet Diagnoseeinrichtungen an, um System zu holen-oben und Entstörung in der prüfenden Produktion und in der Produktentwicklung zu erleichtern. Parametrische NAND-Baumunterstützung ermöglicht Fehlererkennung zwischen KSZ9031 I/Os und das Brett. Die TDR-ansässige Kabeldiagnose LinkMD® identifiziert das fehlerhafte kupferne Verkabeln. Fern- und lokale Schleifenfunktionen überprüfen die analogen und digitalen Datenwege. Das Standard-KSZ9031RNX ist in einem 48 Stift, bleifreies QFN-Paket verfügbar, und die AEC-Q100 qualifizierten Automobilteile, KSZ9031RNXUA/UB und KSZ9031RNXVA/VB, sind in einem 48 bleifreien VQFN (benetzbaren) Paket des Stift verfügbar.

Eigenschaften

• Einzel-Chip 10/100/1000 Mbps-Ethernet-Transceiver passend für IEEE 802,3 Anwendungen

• RGMII-TIMING stützt Auf-Chip-Verzögerung entsprechend RGMII-Version 2,0, mit Programmierungswahlen für externe Verzögerung und Herstellungs-Anpassungen und Korrekturen zu TX- und RX-Zeitstrecken

• RGMII mit 3.3V/2.5V/1.8V tolerantes I/Os

• Selbst-Verhandlung zum automatisch Vorwählen die höchste Verbindungs-Geschwindigkeit (10/100/1000 Mbps) und Duplex (Hälfte/volle)

• Auf-Chip-Beendigungs-Widerstände für die differenzialen Paare

• Der Prüfer des Auf-Chip-LDO, zum der einzelnen Operation der Versorgungs-zu stützen 3.3V – erfordert nur einen externen FET, 1.2V für den Kern zu erzeugen

• Riesige Feld-Unterstützung bis 16 KBs

• 125 MHZ Bezugtaktgeber-Ertrag-

• Energie ermittelt Abschaltungs-Modus für verringerte Leistungsaufnahme, wenn das Kabel nicht befestigt wird

• Unterstützung Spur-Auf-LAN (WOL) mit robuster Gewohnheit-Paket-Entdeckung

• Programmierbare LED gibt für Verbindung, Tätigkeit und Geschwindigkeit aus

• Grundlinie wandern Korrektur

• TDR-ansässige Kabel-Diagnose LinkMD, zum des fehlerhaften kupfernen Verkabelns zu identifizieren

• Parametrisches NAND Tree Support, zum von Störungen zwischen Chip I/Os und Brett zu ermitteln

• Loopback-Modi für Diagnosen

• Automatischer zu ermitteln und zu korrigieren MDI/MDI-X Übergang, Tauschen mit allen Verarbeitungsgeschwindigkeiten zusammenzupassen

• Automatische Entdeckung und Korrektur des Paar-Tauschens, passen Gehrung zusammen und passen Polarität zusammen

• MDC-/MDIOmanagement-Schnittstelle für PHY-Register-Konfiguration

• Unterbrechung Pin Option

• Abschaltungs-und Macht-Einsparungs-Modi

• Funktionierenspannungen - Kern (DVDDL, AVDDL, AVDDL_PLL): 1.2V (externer FET oder Regler) - VDD Input/Output (DVDDH): 3.3V, 2.5V oder 1.8V - Transceiver (AVDDH): 3.3V oder 2.5V (Handelstemp.)

• AEC-Q100 ordnen 3 (KSZ9031RNXUA/UB) und ordnen 2 (KSZ9031RNXVA/VB) qualifizierten für Automobilanwendungen

• 48 Stift-QFN (7 Millimeter × 7 Millimeter) Paket

Ziel-Anwendungen

• Laser/Netz-Drucker

• Netz befestigte Lagerung (NAS)

• Netzwerk-Server

• Gigabit LAN auf Motherboard (GLOM)

• Breitbandzugang

• Router des Gigabit-SOHO/SMB

• IPTV

• IP-Receiver

• Spiel-Konsole

• Triple Play (Daten, Stimme, Video) Media Center

• Industrielle Steuerung

• Automobilin-fahrzeug-Vernetzung
