AD5247BKSZ100-1RL7 Digital Hähne des Potenziometer-100k Ohm-1 des Stromkreis-128 ich ² C

AD5247BKSZ100-1RL7 Digital Hähne des Potenziometer-100k Ohm-1 des Stromkreis-128 ich ² C Schnittstelle SC-70-6

EIGENSCHAFTEN

128 Positionen

Aufeinander folgender Widerstand: 5 kΩ, 10 kΩ, 50 kΩ, kΩ 100

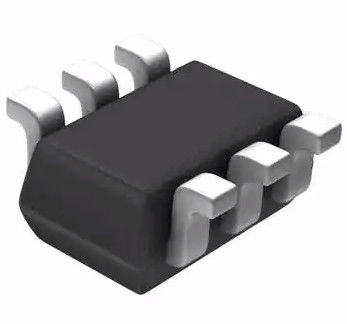

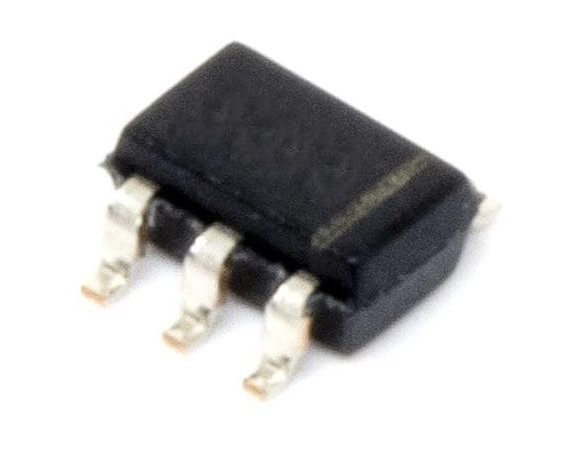

Ultracompact, (2 Millimeter × 2,1 Millimeter) Paket SC70-6

Ich Schnittstelle 2C-compatible

Volles Lesen/Schreiben des Wischerregisters

Macht-auf Voreinstellung zum midscale

Einzel-Versorgung 2,7 V bis 5,5 V

Regelwiderstandmodus-Temperaturkoeffizient: 45 ppm/°C

Geringe Energie, IDD = 0,9 µA bei 3,3 V typisch

Breiter Betriebstemperaturbereich: −40°C zu +125°C

ANWENDUNGEN

Mechanischer Potenziometerersatz in den neuen Entwürfen

Wandleranpassung des Drucks, der Temperatur, der Position, der Chemikalie und der optischen Sensoren

Rfverstärker-beeinflussen

Lcd-Helligkeit und Kontrastregulierung

Kfz-Elektronik Anpassung

Gewinnsteuerung und Anpassung ausgleichen

FUNKTIONSSANTENDIAGRAMM

ALLGEMEINE BESCHREIBUNG

Das AD5247 liefert ein kompaktes, 2 Millimeter × 2,1 Millimeter, verpackte Lösung für 128 Positionsbereinigungsanwendungen. Dieses Gerät nimmt die gleiche elektronische Anpassungsaufgabe als mechanischer Potenziometer oder variabler Widerstand wahr. Verfügbar in vier verschiedenen aufeinander folgenden Widerstandswerten (kΩ 5 kΩ, 10 kΩ, 50 und kΩ 100), sind diese Koeffizientgeräte der niedrigen Temperatur für Anpassungen der hohen Genauigkeit und des variablen Widerstands der Stabilität ideal. Die Wischereinstellungen sind durch die C-kompatible digitale Schnittstelle I2 kontrollierbar, die auch benutzt werden kann, um das anwesende Wischerregistersteuerwort zurück zu lesen. Das 10 kΩ und 100 kΩ Wahlen haben je drei fest verdrahteten die Sklavenadreßwahlen, die, um Anwenderzugriff bis drei dieser Geräte auf einem Bus I2 C zu erlauben verfügbar sind (sehen Sie Tabelle 8 für eine volle Liste von Sklavenadressenplätzen). Der Widerstand zwischen dem Wischer und jedem Endpunkt des Festwiderstandes schwankt linear in Bezug auf den digitalen Code, der in die RDAC-Klinke übertragen wird. Merken Sie den digitalen Potenziometer der Ausdrücke, VR (variabler Widerstand), und RDAC werden austauschbar in diesem Dokument verwendet. Funktionieren von einem 2,7 V bis von Stromversorgung und von Verbrauchen mit 5,5 V von 0,9 µA (3,3 V) erlaubt, dass das AD5247 in den portierbaren batteriebetriebenen Anwendungen verwendet wird.

Spezifikation von AD5247BKSZ100-1RL7

VORLAGE

Unsere Firma garantiert, dass jede Reihe von Produkten von der ursprünglichen Fabrik kommt, und kann ursprüngliche Aufkleber und Berufsprüfungsagenturberichte zur Verfügung stellen.

PREIS

Wir stellen eine Vielzahl von Zitatkanälen zur Verfügung und unterzeichnen den Auftragsvertrag nach Verhandlung.

GESCHÄFT

Nach Kommunikation und Vereinbarung führen wir Sie, um Zahlung zu vereinbaren.

LIEFERUNGS-ZYKLUS

Lieferung am gleichen Tag, im Allgemeinen 5-12 Werktage, wird verzögert möglicherweise etwas während der Epidemie, wir verfolgt den ganzen Prozess.

TRANSPORT

Wir wählen den passenden Transportmodus entsprechend Ihrem Land.

VERPACKEN

Nach Kommunikation mit Ihnen, beschließen wir die passende Verpackungsmethode entsprechend dem Gewicht der Waren, um die sichere Lieferung der Waren sicherzustellen.
