TPS53316RGTR integriertes Positiv justierbares 0.6V Chips Buck Switching Regulators IC

Positiv-justierbarer 0.6V 1 Ertrag TPS53316RGTR Buck Switching Regulator IC 5A

Beschreibung

Das Gerät TPS53316 liefert völlig integrierten 3,3 - V oder 5-V Input, synchroner Dollarkonverter mit 16 Gesamtkomponenten, in 200 mm2 von PWB-Bereich. Wegen niedrigen RDS (an) und TI eigenes SmoothPWM überspringen Arbeitsweise, ermöglicht sie 96% Höchst-Leistungsfähigkeit und über 90% Leistungsfähigkeit an der Last als Licht als 100 MA. Sie erfordert nur zwei keramische Kondensatoren des Ertrages 22-µF für ein macht-dichtes, Lösung 5-A.

Auswahl Eigenschaften TPS53316-Schaltfrequenz 750-kHz, 1.1-MHz und 2-MHz, prebias Start, auswählbares internes softstart, weiche Entladung des Ertrages, interner VBST-Schalter, Energie gut, EN/Input UVLO, Überstrom, Überspannung, Undervoltage und Übertemperaturschutze und alle keramische Ertragkondensatorunterstützung. Er stützt Eingangsspannungen von 2,9 V zu 6 V, und keine Extravorspannung ist erforderlich. Die Ausgangsspannung ist von 0,6 V bis 0,8 × VIN justierbar.

TPS53316 ist im 3 Millimeter-× 3 Millimeter, 16 Paket des Stift QFN (grünes RoHs konform und das Pb frei) verfügbar und wird von – 40°C zu 85°C. spezifiziert.

Eigenschaften

• 96% maximale Leistungsfähigkeit

• Ununterbrochenes 5-A Ausgangsstrom-Fähigkeit

• Stützen Sie allen MLCC-Ertrag-Kondensator

• SmoothPWM™-Selbst-Sprung öko--Mode™ für LightLoad-Leistungsfähigkeit

• Spannungs-Modus-Steuerung

• Einzelner Schienen-Input

• Auswählbare Frequenz

• Auswählbare OCP-Schwelle

• Auswählbare Anlasszeit

• 2.9-V zum Eingangsspannungsbereich 6-V

• Justierbare Ausgangsspannung, die von 0,6 V bis 0,8 × VIN reicht

• Weich-Halt-Ertrag-Entladung während der Sperrung

• Überstrom, Überspannung und Übertemperaturschutz

• Offen-Abfluss-Energie-gutes Anzeichen

• Interner Stiefelriemen-Schalter

• Stützt Startfunktionalität Prebias

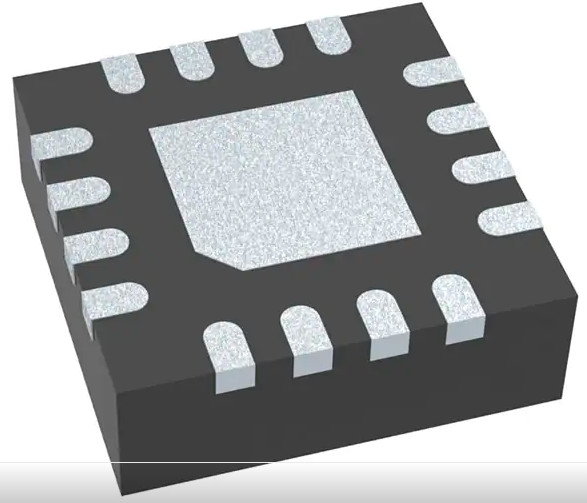

• Kleine 3 Millimeter × 3 Millimeter, 16-Pin, QFN-Paket

• Niedriges RDS (an), mΩ 22 mΩ mit Input 3.3-V und 18 mit Input 5-V

Anwendungen

• Schwachstromanwendungen für 5-V treten Schienen zurück

• Schwachstromanwendungen für 3.3-V treten Schienen zurück

Spezifikation von TPS53316RGTR
