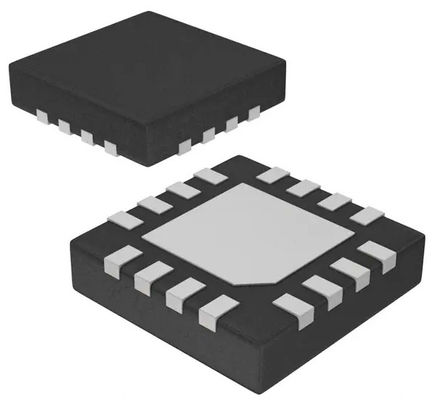

PAM8904QJER integrierter Oberflächenberg Chip Piezo Sounder Drivers U-QFN3030-16

Piezo soliderer Fahrer U-QFN3030-16 (Art B)-Oberflächenberg PAM8904QJER

Beschreibung

Das PAM8904Q ist ein piezo soliderer Fahrer, der für das Fahren eines keramischen/piezo Hörers oder des Sprechers mit 18VPP von einer Stromversorgung 3V bestimmt ist. Ein programmierbarer Ladepumpe-Auftriebskonverter lässt das PAM8904Q VOUT im Modus 1x, 2x und 3x funktionieren.

Der Auftriebskonverter funktioniert an einem Festfrequenz von 1.0MHz und versieht einen Ertrag 9V mit einer Mindestzahl von externen Komponenten. Einzigartige Antriebstechnik PAMs stellt minimalen Einschaltstrom, niedrige EMS und hohe Leistungsfähigkeit sicher.

Um maximale Leistungsfähigkeit und Batteriedauer sicherzustellen, schließt das PAM8904Q eine Selbstbereitschaftseigenschaft ein die das Gerät in Schlafmodus einsetzt während es nicht gültiges Eingangssignal gibt. Eine Zwangsabschaltung ist auch verfügbar, IC nur falls erforderlich zu ermöglichen.

Um zu helfen IC und das System zu schützen, schließt das PAM8904Q Übertemperaturabschaltung, Überstrom und Kurzschlusssicherung ein.

Das PAM8904Q ist in einem 16 Stift U-QFN3030-16 verfügbar (Art B)paket.

Das PAM8904Q wird AEC-Q100 zum Grad 2 qualifiziert und ist selbstbewegendes konformes Unterstützungsppaps.

Eigenschaften

 liefern Spannungsbereich von 2.3V an 5V

 18VPP gab von einer Versorgung 3V aus

 erzeugt integrierter Auftriebs-Konverter Versorgung 9V

 breite Eingangssignal-Fähigkeit 20Hz zu 300kHz

 niedrige Stromaufnahme

 automatische Bereitschaft und Weck- Steuerung

 Übertemperaturabschaltung und Kurzschlusssicherung

 verfügbar im Stift U-QFN3030-16 (Art B)-Paket der Raumersparnis-Pakete 16 mit grünem Formteil

 total bleifrei u. völlig RoHS konform

 Halogen und Antimon frei. „Grünes“ Gerät

 das PAM8904Q ist für die Automobilanwendungen passend, die spezifische Änderungssteuerung erfordern; dieses Teil ist AEC-Q100 qualifizierte, PPAP, das fähig ist, und hergestellt in zugelassenen Anlagen IATF 16949.

Pin Assignments

Anwendungen

das Automobil  alarmiert

 stürzen Brett-Audio

 GPS

 Elektro-Mobil-Annäherungs-Warnung

 Automobilart der Sicherheitsleistung

Typische Anwendungen umkreisen

1 Ladepumpemodus ausgewähltes 1 CPM1 I

Ladepumpemodus ausgewählte 2 2 CPM2 I

LÄRM 3 ich Signaleingang

4 NC — Keine Verbindung

Minus-Klemme 5 CN1 I Kondensator-1

Boden 6 Bodens P

Positiver Ertrag 7 VO2 O

8 NC — Keine Verbindung

Negativer Ertrag 9 VO1 O

10 Minus-Klemme CN2 I Kondensator-2

Plus-Klemme 11 CP1 I Kondensator-1

12 NC — Keine Verbindung

Auftriebs-Ertrag 13 VOUT O

14 Plus-Klemme CP2 I Kondensator-2

Stromversorgung 15 VIN P

16 NC — Kein schließen Sie an

AUFLAGEN-Boden P empfahl sich, an Boden oder keine Verbindung anzuschließen

Spezifikation von PAM8904QJER
