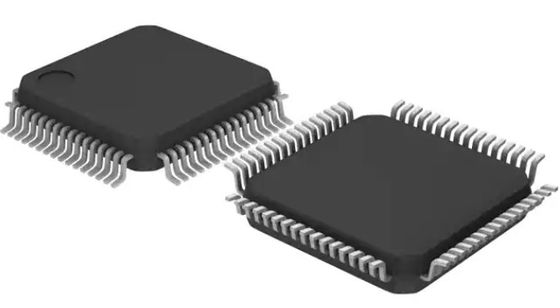

STM32F401RDT6 Mikroregler IC einkerniges 32-Bit-84MHz 384KB grelles 64-LQFP

STM32F401RDT6 Mikroregler IC einkerniges 32-Bit-84MHz 384KB grelles 64-LQFP

Die STM32F401XD-/XEgeräte basieren auf dem leistungsstarken ARM® Cortex® - 32-Bit-RISC Kern M4, der bei einer Frequenz von bis 84 MHZ funktioniert. Seine Eigenschaften des Kernes Cortex®-M4 eine einfache Genauigkeit der Gleitkomma-Einheit (FPU), die alle datenverarbeitenden Anweisungen und Datentypen der ARM-einzelpräzision stützt. Sie führt auch einen ganzen Satz von DSP-Anweisungen und von Speicherschutzeinheit ein (MPU) die Anwendungssicherheit erhöht. Die STM32F401xD/xE enthalten eingebettete Hochgeschwindigkeitsgedächtnisse (512 Kbytes des Flash-Speichers, 96 Kbytes von SRAM) und eine umfangreiche Strecke erhöhten I/Os und der Peripherie, die an zwei APB-Busse, zwei AHB-Busse und eine multi--AHB Bus32-bit-matrix angeschlossen werden. Alle Geräte bieten eine 12 Bit ADC, ein Niederleistungs-RTC, sechs universelle 16-Bit-Timer einschließlich einen PWM-Timer für Motorsteuerung, zwei universelle 32-Bit-Timer an. Sie kennzeichnen auch die Standard- und modernen Kommunikationsschnittstellen.

• Bis drei I2Cs

• Bis vier SPIs

• Zwei voll- Duplex I2Ss. Um Audioklassengenauigkeit zu erzielen, können die I2S-Peripherie über ein engagiertes internes Audio-PLL oder über eine externe Uhr abgestoppt werden um Synchronisierung zu erlauben.

• Drei USARTs

• SDIO-Schnittstelle

• Schnittstelle voller Geschwindigkeit USBs 2,0 OTG

Beziehen Sie sich für die Peripherie, die für jede Teilnummer verfügbar sind. Die STM32F401xD/xE funktionieren in der – 40 bis +105 °C Temperaturspanne von 1,7 (PDR WEG) zu 3,6 v-Stromversorgung. Ein umfassender Satz Stromsparmodus erlaubt den Entwurf von Niederleistungsanwendungen. Diese Eigenschaften stellen die STM32F401xD-/xEmikroregler passend für eine breite Palette von Anwendungen her:

• Motorantrieb- und Anwendungssteuerung

• Medizinische Ausrüstung

• Industrielle Anwendungen: PLC, Inverter, Leistungsschalter

• Drucker und Scanner

• Warnungssysteme, Videowechselsprechanlage und HVAC

• Hauptaudiogeräte

• Handy-Sensor-Nabe

Eigenschaften

• Kern: ARM® 32-Bit--CPU Cortex®-M4 mit FPU, dem anpassungsfähigen Realzeitgaspedal (ART Accelerator-™) 0 Wartezustanddurchführung vom Flash-Speicher erlaubend, Frequenz bis 84 MHZ, Speicherschutzeinheit, 105 Anweisungen DMIPS/1.25 DMIPS/MHz (Dhrystone 2,1) und DSP

• Gedächtnisse

– bis 512 Kbytes des Flash-Speichers

– bis 96 Kbytes von SRAM

• Uhr, Zurückstellen und Beschaffungsmanagement

– Anwendungsversorgung mit 1,7 V bis 3,6 v-und I/Os

– POR, PDR, PVD und BOR

– 4 to-26 MHZ Quarzoszillator

– Internes 16 MHZ Fabrik-getrimmtes RC

– 32 kHz-Oszillator für RTC mit Kalibrierung

– Interne 32 kHz RC mit Kalibrierung

• Leistungsaufnahme

– Lauf: 146 µA/MHz (Peripherie weg)

– Halt (Blitz im Endmodus, in der schnellen Weckenzeit): 42 µA Art @ 25C; °C 65 µA maximales @25

– Halt (Blitz im tiefen des Abschaltung Modus, in der schnellen Weckenzeit): unten zu °C 10 µA @ 25; °C 30 µA maximales @25

– Bereitschaft: 2,4 µA @25 °C/1,7 V ohne RTC; 12 µA @85 °C @1.7 V

– VBAT-Versorgung für RTC: 1 µA @25 °C

• 1×12-bit, Konverter 2,4 MSPS A/D: bis 16 Kanäle

• Universelles DMA: 16 Strom DMA-Controllers mit FIFOs und gesprengter Unterstützung

• Bis 11 Timer: bis sechs 16-Bit--, zwei 32-Bit-Timer bis 84 MHZ, je mit bis vier IC-/OC/PWM oder Impulszähler- und -quadratur(Zuwachs) Kodiererinput, zwei Zeitüberwachungen (Unabhängiger und Fenster) und einem SysTick-Timer

• Prüfen Sie Modus aus

– Seriendraht prüfen aus (SWD) u. JTAG-Schnittstellen

– Cortex®-M4 bettete Trace Macrocell-™ ein

• Bis 81 Input-/Outputhäfen mit Unterbrechungsfähigkeit

– Bis 78 schnelle I/Os bis 42 MHZ

– Alle Input-/Outputhäfen sind 5 V-tolerant

• Bis 12 Kommunikationsschnittstellen

– Bis 3 Schnittstellen x I2C (SMBus/PMBus)

– Bis 3 USARTs (2 x 10,5 Mbit/s, 1 x 5,25 Mbit/s), Schnittstelle ISO 7816, LIN, IrDA, Modemsteuerung)

– Bis 4 SPIs (bis zu 42Mbit/s am fCPU = 84 MHZ), SPI2 und SPI3 mit dem muxed Vollduplex I2S, zum der Audioklassengenauigkeit über internes Audio-PLL oder externe Uhr zu erzielen

– SDIO-Schnittstelle

– Moderner Zusammenhang: Des Vollgeschwindigkeits-Gerätes USBs 2,0 Prüfer/host/OTG mit Aufchip PHY

• Berechnungseinheit zyklischer Blockprüfung

• 96 Bit einzigartige Identifikation

• RTC: subsecond Genauigkeit, Hardware-Kalender

• Alle Pakete (WLCSP49, LQFP64/100, UFQFPN48, UFBGA100) sind ECOPACK®2

Spezifikation von STM32F401RDT6

VORLAGE

Unsere Firma garantiert, dass jede Reihe von Produkten von der ursprünglichen Fabrik kommt, und kann ursprüngliche Aufkleber und Berufsprüfungsagenturberichte zur Verfügung stellen.

PREIS

Wir stellen eine Vielzahl von Zitatkanälen zur Verfügung und unterzeichnen den Auftragsvertrag nach Verhandlung.

GESCHÄFT

Nach Kommunikation und Vereinbarung führen wir Sie, um Zahlung zu vereinbaren.

LIEFERUNGS-ZYKLUS

Lieferung am gleichen Tag, im Allgemeinen 5-12 Werktage, wird verzögert möglicherweise etwas während der Epidemie, wir verfolgt den ganzen Prozess.

TRANSPORT

Wir wählen den passenden Transportmodus entsprechend Ihrem Land.

VERPACKEN

Nach Kommunikation mit Ihnen, beschließen wir die passende Verpackungsmethode entsprechend dem Gewicht der Waren, um die sichere Lieferung der Waren sicherzustellen.
