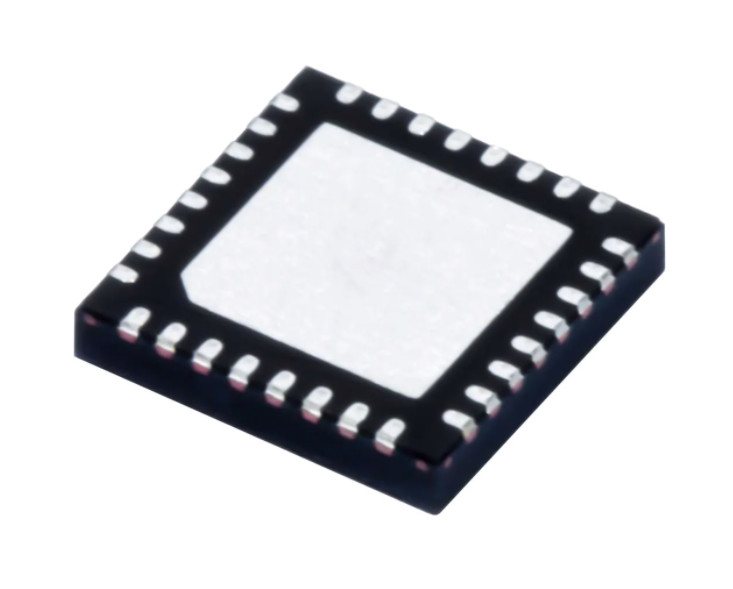

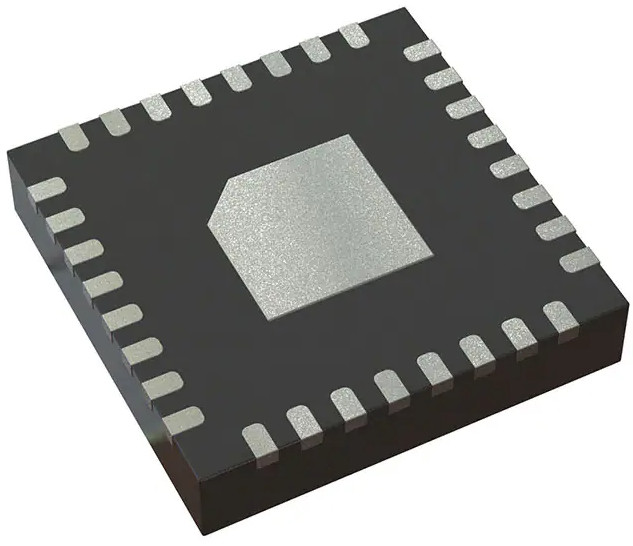

Mikroregler IC 16-Bit--16MHz 64.5KB FRAM 32-VQFN (5x5) MSP430FR2476TRHBR FRAM

Mikroregler IC 16-Bit--16MHz 64.5KB (64.5K X 8) FRAM 32-VQFN (5x5) MSP430FR2476TRHBR FRAM

Beschreibung

MSP430FR247x-Mikroregler (MCUs) sind ein Teil der Wertlinie Portfolio MSP430™ MCU der preiswerten Geräte der Ultra-niedrigenergie für Abfragungs- und Maßanwendungen. MSP430FR247x MCUs eine 12 Bit SAR-ADC und einen Komparator integrieren. Die Unterstützung MSP430FR247x MCUs eine ausgedehnte Temperaturspanne von – 40°C bis zu 105°C, also industrielle Anwendungen der höheren Temperatur können von den Daten-Protokollierungsfähigkeiten des FRAM der Geräte profitieren.

MSP430FR247x MCUs werden durch ein umfangreiches Hardware- und Software-Ökosystem mit Bezugsentwürfen und Codebeispielen gestützt, um Ihren Entwurf zu erhalten schnell begonnen. Entwicklungsausrüstungen schließen das Ziel-Entwicklungsbrett des Stift MSP-TS430PT48 48 ein. TI liefert auch freie MSP430Ware™-Software, die als Komponente des Code-Komponist-Studio-™ IDE-Desktop- und -wolkenversionen withinTI Ressourcen-Forschers verfügbar ist. MSP430 MCUs werden auch durch umfangreiche on-line-Nebenbürgschaft, wie unsere Haushaltungsbeispiel-Reihe, MSP-Hochschultraining und on-line-Unterstützung durch die Foren des TI E2E™ Stützgestützt.

Die Mikroreglerplattform der Ultra-niedrigenergie MSP430 (ULP) FRAM kombiniert einzigartig eingebettetes FRAM und eine holistische Ultra-niedrigenergiesystemarchitektur und erlaubt Systemprogrammierern, Leistung bei der Senkung des Energieverbrauchs zu erhöhen. FRAM-Technologie kombiniert das niederenergetische schnelle schreibt, Flexibilität und Ausdauer von RAM mit dem permanenten Verhalten des Blitzes.

Die Familie des TI MSP430 von Niederleistungsmikroreglern besteht aus Geräten mit verschiedenen Sätzen Peripherie, die für verschiedene Anwendungen anvisiert werden. Die Architektur, kombiniert mit umfangreichen Niederleistungsmodi, wird optimiert, um ausgedehnte Batteriedauer in den tragbaren Maßanwendungen zu erzielen. Das MCU kennzeichnet eine leistungsfähige 16-Bit-RISC-CPU, 16-Bit-Register und konstanten Generatoren, die zur maximalen Code-Leistungsfähigkeit beitragen. Der digitalgesteuerte Oszillator (DCO) lässt das MCU von den Niederleistungsmodi zum aktiven Modus in weniger als 10 µs aufwachen (typisch).

Eigenschaften

• Eingebetteter Mikroregler

– 16-Bit-RISC-Architektur

– Uhr stützt Frequenzen bis 16 MHZ

– Breiter Versorgungsspannungsbereich von 3,6 V unten zu 1,8 V (minimale Versorgungsspannung wird durch SVS-Niveaus, sehen die SVS-Spezifikationen eingeschränkt)

• Optimierte Ultra-niedrigenergiemodi

– Aktiver Modus: 135 µA/MHz (typisch)

– Bereitschaft: LPM3.5, Zähler der Echtzeituhr (RTC) mit Kristall 32768-Hz: Na 660 (typisch)

– Abschaltung (LPM4.5): Na 37 ohne SVS

• Ferroelectric NiederleistungsRAM (FRAM)

– Bis zu 64KB des Permanentspeichers

– Eingebauter Fehlerkorrekturcode (ECC)

– Konfigurierbarer Schreibschutz

– Vereinheitlichtes Gedächtnis des Programms, der Konstanten und der Lagerung

– Ausdauer mit 1015 Schreibzyklen

– Strahlungsresistent und antimagnetisch

• Intelligente digitale Peripherie

– Vier 16-Bit-Timer mit drei Gefangennahme/vergleichen die jede Register (Timer_A3)

– Ein 16-Bit-Timer mit sieben Gefangennahme/vergleichen Register (Timer_B7)

– Ein nur für anti 16-Bit-RTC

– zyklische 16-Bit-Blockprüfung (zyklische Blockprüfung)

• Erhöhte Serienkommunikationen mit Unterstützung für Stift remap Eigenschaft

– Zwei eUSCI_A Unterstützungen UART, IrDA und SPI

– Zwei eUSCI_B Unterstützungen SPI und I2C

• Leistungsstarke Entsprechung

– Ein 12 gebissener Analog-Digital-Umsetzer (ADC) mit bis 12 Kanälen

• Interner geteilter Hinweis (1,5, 2,0 oder 2,5 V)

• Probe-und-Griff 200 ksps

– Ein erhöhter Komparator (eCOMP)

• Integrierte 6 bissen DAC als Referenzspannung

• Programmierbare Hysterese

• Konfigurierbare starke und Niederleistungsmodi

• Uhrenanlage (CS)

– Oszillator des Auf-Chips 32-kHz RC (REFO) mit 1 µA Unterstützung

– digitalgesteuerter Oszillator des Auf-Chips 16-MHz (DCO) mit Frequenz-verschlossener Schleife (FLL)

• ±1% Genauigkeit mit Aufchiphinweis bei Zimmertemperatur

– Niederfrequenz-Oszillator 10-kHz des Auf-Chips sehr (VLO)

– Auf-Chiphochfrequenzmodulationsoszillator (MODOSC)

– Externer Quarzoszillator 32-kHz (LFXT)

– Programmierbares MCLK prescalar von 1 bis 128

– SMCLK abgeleitet von MCLK mit programmierbarem prescalar von 1, von 2, von 4 oder von 8

• Allgemeines Input/Output und Stiftfunktionalität

– 43 I/Os auf Paket LQFP-48

– 43 Unterbrechungsstifte von allen GPIOs können MCU von den Niederleistungsmodi aufwecken

• Entwicklungswerkzeuge und Software

– Entwicklungswerkzeuge

• Zielentwicklungs-Brett MSP ‑ TS430PT48A

• LaunchPad™-Entwicklungsausrüstung LP-‑ MSP430FR2476

• Familienmitglieder (sehen Sie auch Gerät-Vergleich)

– MSP430FR2476: 64KB des Programms FRAM, 512B von Informationen FRAM, 8KB von RAM

– MSP430FR2475: 32KB des Programms FRAM, 512B von Informationen FRAM, 6KB von RAM

• Paketwahlen

– Stift 48: LQFP (PINT)

– 40-Stift: VQFN (RHA)

– Stift 32: VQFN (RHB)

Anwendungen

• Kleine industrielle Sensoren des Formfaktors

• Niederleistungsmedizinisches, Gesundheit und Eignung

• Batteriesätze

• EPOS

• Geräte

• Thermostate

• Elektrische Zahnbürsten

• PC-Zusätze

Taktverteilungs-Santendiagramm

Spezifikation von MSP430FR2476TRHBR
