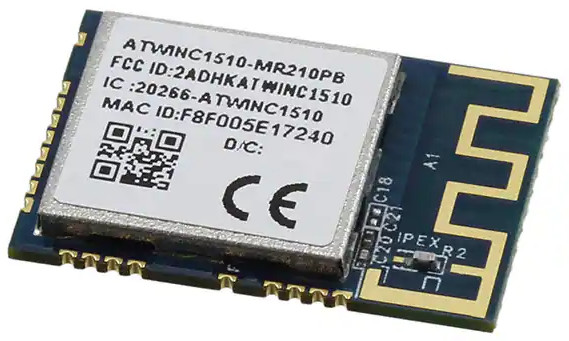

ATWINC1510-MR210PB1952 WiFi 802.11b/G/N Transceiver-Modul 2.4GHz integrierte

ATWINC1510-MR210PB1952 WiFi 802.11b/G/N Transceiver-Modul 2.4GHz integrierte Trace Surface Mount

Einleitung

Das ATWINC15x0-MR210xB ist ein Modul der Leistungsaufnahme der geringen Energie 802,11 b/g/n IoT (Internet von Sachen), speziell optimiert für IoT-Anwendungen der geringen Energie. Das Modul integriert Endverstärker (PA), rauscharmer Verstärker (LNA), Schalter, Energie-Management und eine Druckantenne oder ein Mikroverbindungsstück der koaxialität (U.FL) für eine Außenantenne mit dem Ergebnis eines kleinen Entwurfs des Formfaktors (21,7 x 14,7 x 2,1 Millimeter). Es ist mit das b-/g/nZugangspunkten der verschiedenen Verkäufer 802,11 dialogfähig. Dieses Modul liefert Serienhäfen der zusatzschnittstelle (SPI), um an einen Wirtsprüfer anzuschließen. Die Hinweise auf dem ATWINC15x0-MR210xB Modul umfassen die Modulgeräte, die im folgenden aufgelistet werden:

• ATWINC1500-MR210PB

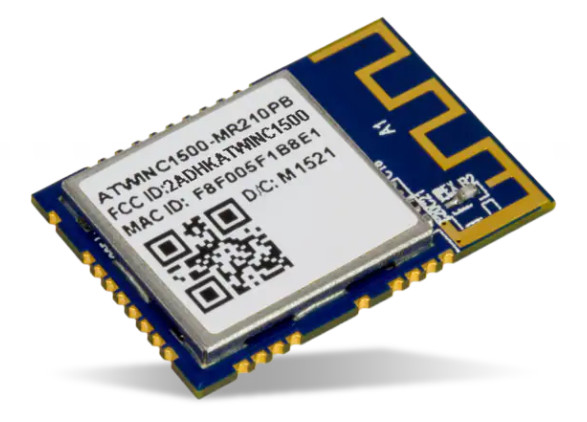

• ATWINC1500-MR210UB

• ATWINC1510-MR210PB

• ATWINC1510-MR210UB

Eigenschaften

• IEEE® 802,11 b/g/n Lösung 20 MHZ (1x1)

• Einzelner räumlicher Strom im 2,4 Gigahertz-THEORIE-Band

• Integriert übertragen Sie/, Schalter zu empfangen

• Integrierte PWB-Antenne oder koaxiales Mikroverbindungsstück U.FL für Außenantenne

• Überlegene Empfindlichkeit und Strecke über die moderne PHY-Signalaufbereitung

• Moderne Gleichstellungs- und Kanalschätzung

• Moderne Fördermaschinen- und TIMING-Synchronisierung

• Wi-Fi® verweisen (gestützt bis Mikroprogrammaufstellungsfreigabe 19.5.2)

• Unterstützung Weich-AP

• Unterstützungen IEEE 802,11 WEP, WPA, WPA2-Sicherheit

• Stützunternehmenssicherheit mit WPA/WPA2 (802.1X) (1)

– EAP-TLS

– EAP-PEAPv0/1 mit TLS

– EAP-TTLSv0 mit MSCHAPv2

– EAP-PEAPv0/1 mit MSCHAPv2

• Überlegener MAC-Durchsatz über Hardware beschleunigte Zwei-Ebenen-A-MSDU/A-MPDU Rahmenanhäufung und Blockbestätigung

• Auf-Chipspeicherverwaltungsmaschine, zum der Wirtslast zu verringern

• SPI-Wirtsschnittstelle

• Betriebstemperaturbereich von -40°C zu +85°C. Rf-Leistung bei Zimmertemperatur von 25oC mit einer Änderung DB-2-3 an den Randbedingungen

• Stromversorgung für Input/Output (VDDIO) rast von 2.7V zu 3.6V

• Stromversorgung für Strecken DC-/DCkonverters (VBAT) von 3.0V zu 4.2V

• Einbauten 26 MHZ-Kristall

• Integrierter Flash-Speicher für Systemsoftware

• Macht- Sicherungsmodi

– 4 µA Abschaltungsmodus typisch an Input/Output 3.3V

– µA 380 dösen Modus mit den Chipeinstellungen, die konserviert werden (verwendet für Leuchtfeuerüberwachung) (2)

– Schlafoszillator der Auf-Chipgeringen energie

– Der schnelle Wirt, der von Weck- ist, dösen Modus durch einen Stift oder EIN SPI-Geschäft

• Schnelle Stiefelwahlen

– Auf-Chipstiefel ROM (sofortiger Stiefel der Mikroprogrammaufstellung)

– Greller Stiefel SPIs

– Niedrig-Durchsickernaufchipgedächtnis für Zustandsvariablen

– Schnelle AP-Wiedervereinigung (Frau 150)

• Auf-Chip Netzstapel, zum von MCU auszuladen

– Netzeigenschaften TCP, UDP, DHCP, ARP, HTTP, TLS und DNS

– Hardware-Gaspedale, damit Wi-Fi und TLS-Sicherheit Verbindungszeit verbessert

• Hardware-Gaspedal für IP-Kontrollsumme

• Hardware-Gaspedale für OTA-Sicherheit

• Kleiner Abdruckwirtsfahrer

• Bescheinigungen Wi-Fi Alliance® für Zusammenhang und Optimierungen

Santendiagramm

Spezifikation von ATWINC1510-MR210PB1952
