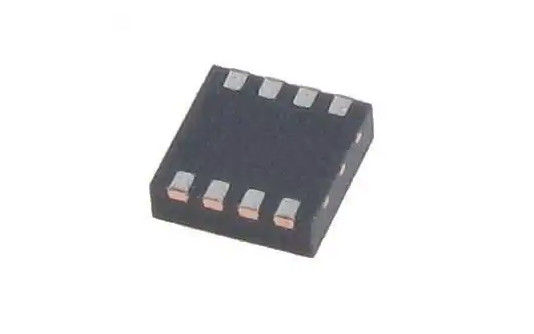

Stellte optisches ² C 8-WFDFN Sensor ISL29021IROZ-T7 IR I Auflage 2.25V heraus | 3.63V

Setzte optisches ² C 8-WFDFN Sensor ISL29021IROZ-T7 IR I Auflagen-Licht Digital-Konvertern aus

Das ISL29021 ist eine integrierte Nähe und ein Infrarot-Sensor mit einem eingebauten Fahrer IR LED und I2C-Schnittstelle (SMBus kompatibel). Dieses Gerät liefert die Infrarotabfragung, zum von Näheschätzung zu erlauben kennzeichnete mit Unterbrechungsfunktion. Für das Infrarot und Nähe, die abfragt, ist einer internen ADC basiert auf dem Ladungsausgleich A-/DUmsetzungsverfahren entworfen worden. Die ADC wird benutzt, um das Ausgangssignal von der Fotodiodenreihe zu digitalisieren, wenn der interne Fahrer IR LED an und während der programmierten Zeiträume unter Benutzer-vorgewählter Modulationsfrequenz abgestellt wird, um den externen IR LED zu fahren. Als dieser Annäherungssensor setzt einen Geräuschannullierungsentwurf ein, um unerwünschte IR-Geräusche, das Digitalergebnis in hohem Grade zurückzuweisen von Nähe Abnahmen mit Abstand abfragend. Der FahrerAusgangsstrom ist bis zu 100mA benutzerselektiert, verschiedene Arten von IR-Emittern LED zu fahren. Vier verschiedene Arbeitsweisen können über die I2C-Schnittstelle vorgewählt werden: programmierbarer IR, der einmal abfragen, programmierbare Nähe, die einmal abfragen, programmierbarer ununterbrochener abfragender und programmierbares ununterbrochenes Näheabfragender IR. Die programmierbaren einmaligen Betriebsarten groß Energie verringern, weil eine unmittelbare Abschaltautomatik das Gesamtangebot verringert, das weniger als 0.5µA gegenwärtig ist. Das ISL29021 stützt Hardware und Software-Unterbrechungen, die bleiben, erklärten, bis der Wirt sie durch mich Schnittstelle 2C für Näheentdeckung klärt. Entwarf, Versorgungen von 2.5V zu 3.63V an laufen zu lassen, das ISL29021 wird spezifiziert für Operation über dem -40°C zur umgebenden Temperaturspanne +85°C. Sie wird in einem klaren, Pb-freien 8 Paket Ld ODFN verpackt.

Eigenschaften

Nähe-Abfragung

• Umgebende IR-Annullierung während der Nähe-Abfragung

- Arbeiten unter direktem Sonnenlicht

• Fahrer IR LED mit programmierbarem Quellstrom

- Justierbarer gegenwärtiger Antrieb von 100mA zu 12.5mA

• Programmierbare gegenwärtige Modulations-Frequenz LED

• Variable Umwandlungs-Entschließung bis 16 Bits

• Auswählbare Strecke (über I2C)

• Arbeiten unter verschiedenen Lichtquellen, einschließlich Sonnenlicht

Ideale Spektralantwort für Annäherungssensor

• Annäherungssensorstrecke von 850nm zu 950nm

- Kann entweder 850nm oder Lösung 950nm LED benutzen

Ultra geringe Energie

• 90μA Max Operating Current

• Software-Abschaltung und Abschaltautomatik

- 0.5μA Max Shutdown Current

Bedienungsfreundlich

• Ertrag I2C (SMBus kompatibel)

• Keine komplexen Algorithmen brauchten

• Temperaturkompensiert

• Kleiner Form-Faktor

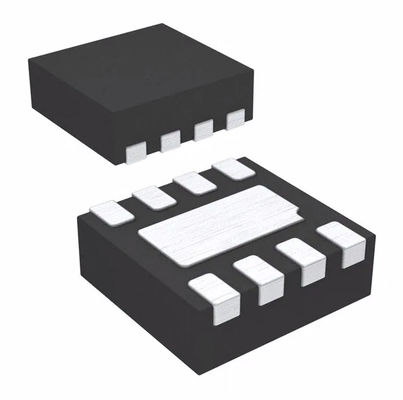

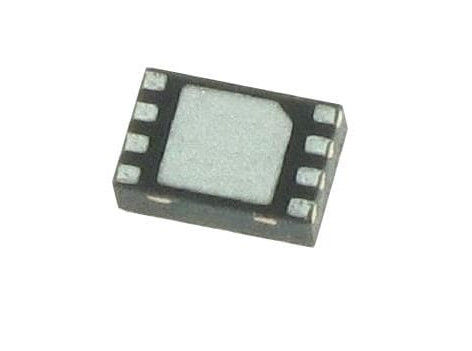

- 8 Paket Ld 2.0mmx2.1mmx0.7mm ODFN

Zusätzliche Eigenschaften

• I2C und SMBus kompatibel

• 1.7V zur Versorgung 3.63V für I2C-Schnittstelle

• 2.25V der Stromversorgung zu des Sensor-3.63V

• Pb-frei (RoHS konform)

Anwendungen

• Anzeigen-und Tastatur-Nähe, die für abfragt:

- Tragbare Geräte: Intelligentes Telefon, PDA, GPS

- Datenverarbeitungsgeräte: Notizbuch PC, Webpad

- Verbraucher-Geräte: LCD-TV, Digital-Bilderrahmen, Digitalkamera

• Industrielle und medizinische Nähe-Abfragung

Santendiagramm

Spezifikation von ISL29021IROZ-T7
