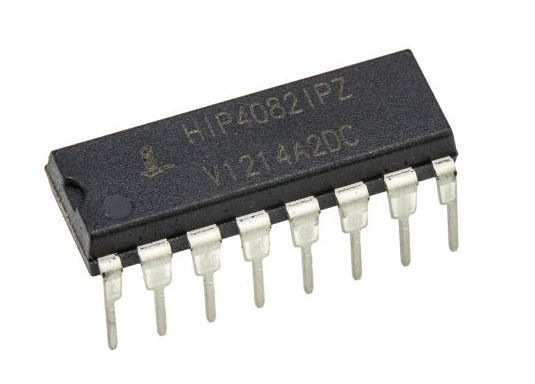

HIP4082IPZ-integrierte Schaltung Chip Half Bridge Driver Ic, der nicht 16-PDIP 1V umwandelt

HIP4082IPZ-Halbbrücke-Tor-Fahrer IC Non-Inverting 16-PDIP

Das HIP4082 ist ein Mittelfrequenz-, Mittelspannung H-Brücken-N-Kanal MOSFET-Fahrer IC, verfügbares in 16 Führung Plastik-Pakete SOIC (N) und des BADES.

Speziell anvisiert für PWM-Motorsteuerung und UPS-Anwendungen, basierte Brücke Entwürfe werden gemacht einfach und flexibel mit dem Fahrer der H-Brücke HIP4082. Mit Operation bis zu 80V, ist das Gerät zu den Anwendungen von mäßigen Leistungspegeln bestgeeignet.

Ähnlich dem HIP4081, hat es ein flexibles Inputprotokoll für das Fahren jeder möglichen Schalterkombination ausgenommen die, die a Trieb-durch Bedingung verursachen würden. Das HIP4082 verringerte Ansteuerungsstrom erlaubt das kleinere Verpacken und es hat eine viel breitere Strecke der programmierbaren Verzugszeiten (0,1 bis 4,5  s) sie ideal machend für Schaltfrequenzen bis zu 200kHz. Das HIP4082 enthält keine Pumpe der inländischen Abgaben, aber enthält das nicht-Verriegeln von Niveauschiebeübersetzungssteuerung der oberen Antriebsstromkreise.

Dieser Satz Eigenschaften und Spezifikationen wird für Anwendungen optimiert, in denen Größe und Kosten wichtig sind. Für die Anwendungen, die höhere Treibereigenschaften werden die benötigen, HIP4080A und die HIP4081A empfohlen.

Eigenschaften

• Fährt unabhängig 4 N-Kanal FET in den Halbbrücke-oder Vollbrücke-Konfigurationen

• Stiefelriemen-Versorgung Max Voltage zu 95VDC

• Last der Antriebs-1000pF im Freifeld an 50°C mit Aufstieg und Abfallzeiten von gewöhnlich 15ns

• Benutzer-programmierbare Verzugszeit (0,1 bis 4,5  s)

• DIS (Sperrung) hebt eingegebene Steuerung auf und erneuert Stiefelriemen-Kondensator wenn gezogenes niedriges

• Eingegebene Ansprechschwellen kompatibel mit 5V zu den logischen Zuständen 15V

• Trieb-durch Schutz

• Unterspannungsschutz

• Pb-freies Plus tempern verfügbares (RoHS konform)

Anwendungen

• UPS-Systeme

• DC-Motorsteuerungen

• Vollbrücke-Stromversorgung

• Schaltleistungs-Verstärker

• Geräusch-Annullierungs-Systeme

• Batteriebetriebene Fahrzeuge

• Peripherie

• Mittlere/große Sprachspulen-Motoren


Spezifikation von HIP4082IPZ
