Videooberflächenberg ICs DVR 144-TQFP decoder Isl79987irz TW6869-TA1-CRH

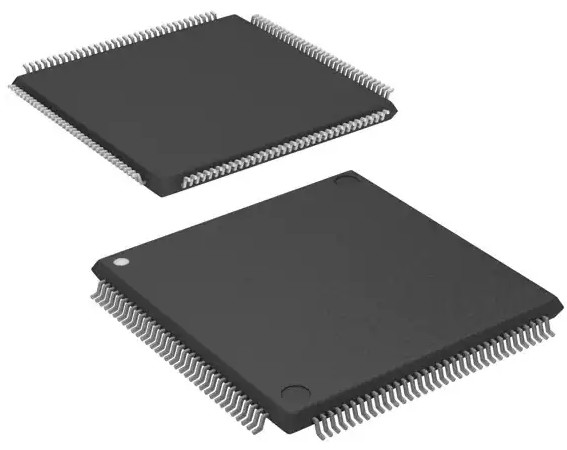

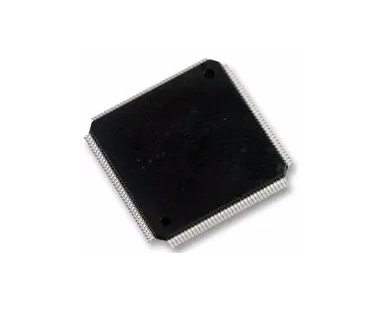

TW6869-TA1-CRH Videodecoder IC DVR 144-TQFP (20x20)

Das TW6869 ist eine in hohem Grade integrierte Lösung, die Mehrkanalvideo und Audiogefangennahme über Schnittstelle PCIe x1 für System des PC DVR und analytische Videoanwendung stützt. Es enthält eightchannel NTSC/PAL/SECAM der hohen Qualität Videodecoder, die analoges Farbmischanzeigesignal in digitale Teil-YCbCr-Daten umwandeln, und verwendet anpassungsfähigen Filter des Kammes 4H für das Trennen von Helligkeit und von Farbton, um Quergeräuschartefakte zu verringern.

TW6869 enthält einen Hochleistung eigenen DMA-Controller, der völlig die Nutzung von Bandbreite PCIe x1 optimiert und ermöglicht ihm, Video und Audiodaten mit einer hohen Durchsatzrate zu übertragen, die sich nah der theoretischen Grenze auf Schnittstelle PCIex1 nähert. TW6869 ist in der Lage, 8 Realzeit-D1 oder die nonreal Zeit von D1 bis 32 Kanal, plus das Audio mit 8 Kanälen gleichzeitig zu decodieren und zu übertragen Video.

TW6869 verringert die Komplexität und die Arbeitsbelastung der Kunde-seitigen Softwareentwicklung und verringert erheblich die Belastungen auf PC-Hardware und -betriebsmitteln. TW6869 schließt auch eine Softwareentwicklungsausrüstung (SDK) mit konformen Fahrern Windows und Linuxs und Bezugsanwendersoftware mit ein.

Eigenschaften

Videodecoder

 annimmt alles NTSC (M/N/4.43)/Kamerad (B/D/G/H/I/K/L/M/N/60) Standards mit Selbstentdeckung

 integrierte acht analoge Videofilter des Antiangenommenen Namens und 10 Bit CMOS ADCs

 WENN Ausgleichsfilter für Verbesserung der Farbdemodulation

 färben vorübergehende Verbesserung (CTI)

 weiße Spitze AGC-Steuerung

 programmierbare Farbe, Sättigung, Kontrast, Helligkeit und Schärfe

eigene schnelle Videoverriegelung  hoher Qualität für Nichtreellzeitanwendung

anpassungsfähige Filter des Kammes 4H  Hochleistung für alle NTSC- und Kamerad-Standards

Audiocodecs

 integrierte acht Audioadcs

 8/16 biss Audiowortlänge

 probieren Audio mit 8/16/32/44.1/48kHz

DMA-Controller

 Hoch-leistungsfähiger DMA Entwurf kann bis Video 8 Realzeit-D1 und 8 Realzeitaudiokanäle oder nicht-wirkliches Video der Zeit bis 32 mit Optimierung der vollen Bandbreite PCIex1 stützen

 mehrfache Videoformat-Ertragunterstützung: UYVY/Y422, YUYV/YUY2, IYU1/Y411, Y41P, YUV420, RGB555 und RGB565

 integrierte internes Video und Tongenerator vereinfacht Prüfung der Anlage und Entwicklung

 eingebaute Bewegungsentdeckungsmaschine für jeden Videokanal

 Hardware-freundlicher Entwurf ermöglicht glatter Datenübertragung und beseitigt praktisch die unerwünschten Großblockdaten, die unter PC-Geräten, mit dem Ergebnis des optimierten internen Bandbreitenverbrauchs des PC stauen

PCIe-Konfigurationen

niedrige Spezifikation 1,1  PCI Expresss konform

 flexible PCIe-Paketgrößenkonfiguration: 128 256 des Bytes und 512 des Bytes Wahlen des Bytes,

Anwendungen

 PC-ansässiges DVR System

 analytisches Videosystem

Spezifikation von TW6869-TA1-CRH
