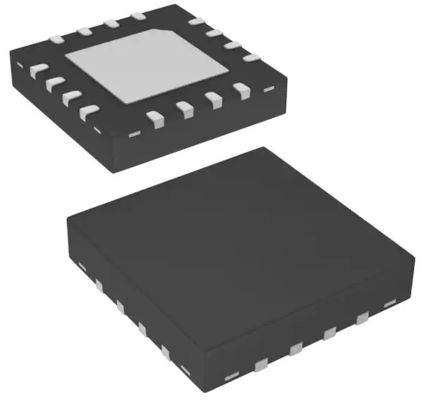

ISL8014AIRZ-T integrierte Schaltung Chip Buck Regulator IC 0.8V 1 gab 4A aus

ISL8014AIRZ-T Buck Switching Regulator IC Positiv-justierbarer 0.8V 1 Ertrag 4A 16-VQFN

Das ISL8014A ist eine hohe Leistungsfähigkeit, monolithischer, synchroner Abwärts-DC-/DCkonverter, der bis zum Strom der Dauerleistung 4A von einem 2.8V an Versorgung des Input liefern kann 5.5V. Es verwendet eine Stromregelungsarchitektur, um sehr niedrige Arbeitszyklusoperation an der Hochfrequenz zu liefern mit schneller Übergangsfunktion und ausgezeichneter Schleifenstabilität.

Das ISL8014A integriert ein Paar niedrigen Auf-Widerstand P-Kanal und N-Kanal interne MOSFETs, um Leistungsfähigkeit zu maximieren und externe Teilzählung herabzusetzen. Die Dienstzyklusoperation 100% lässt weniger als Abschaltspannung 400mV am 4A Ausgangsstrom. Hohe Schaltfrequenz der Modulation der Impulsbreite 1MHz (PWM) erlaubt für Gebrauch von kleinen externen Komponenten und der SYNCHRONISIERUNGS-Input ermöglicht mehrfachen IC zu synchronisieren phasenverschoben, um Kräuselung zu verringern und geschlagene Frequenzen zu beseitigen.

Das ISL8014A kann für unterbrochenen oder Zwangsdauerbetrieb an der hellen Last konfiguriert sein. Gezwungener Dauerbetrieb verringert Geräusche und Rf-Störung, während unterbrochener Modus hohe Leistungsfähigkeit von der Verringerung zur Verfügung stellt, Verluste an den hellen Lasten schaltend.

Störungsschutz wird von der gegenwärtigen Begrenzung des internen Schluckaufmodus während der Kurzschluss- und Überstromzustände, eines Ertragüberspannungskomparators und des Übertemperaturmonitorstromkreises geboten. Ein macht-guter Ausgangsspannungsmonitor zeigt an, wann der Ertrag in der Regelung ist.

Das ISL8014A wird in einer Raumersparnis 4mmx4mm QFN, bleifreies Paket mit herausgestellten Auflagenführungsrahmen für niedrigen thermischen Widerstand angeboten.

Das ISL8014A bietet einem 1ms macht-guten (SEITEN) Timer am Einschalten an. Wenn Abschaltung, ISL8014A den Ertragkondensator entlädt. Andere Eigenschaften umfassen internen Sanftanlauf, internen Ausgleich, Überstromschutz und thermische Abschaltung.

Das ISL8014A wird in einem 16 Paket Ld 4mmx4mm QFN mit 1mm maximaler Höhe angeboten. Der komplette Konverter besetzt kleiner als Bereich 0.4in2.

Eigenschaften

• Synchroner Dollarregler der hohen Leistungsfähigkeit mit bis 97% Leistungsfähigkeit

• Macht-guter (SEITEN) Ertrag mit einer Verzögerung 1ms

• 2.8V zur Spannung der Versorgung 5.5V

• 3% Ertraggenauigkeitsübertemperatur/-last/-linie

• 4A Ausgangsstrom

• Pin kompatibel zu ISL8013A

• Start mit prebiased Ertrag

• Interner Sanftanlauf - 1ms

• Weich-Haltertragentladung während behinderten

• bewegungsloser Strom der Versorgung 35µA in PFM-Modus

• Auswählbarer Zwangs-PWM-Modus und PFM-Modus

• Externe Synchronisierung bis zu 4MHz

• Kleiner als kontrollierter Abschaltungsstrom der Logiks 1µA

• Höchstbelastungsarbeitszyklus 100%

• Interner emittergekoppelter Ausgleich

• Spitzenstrombegrenzung und Schluckaufmoduskurzschlusssicherung

• Übertemperaturschutz

• Kleine 16 Ld 4mmx4mm QFN

• Pb-frei (RoHS konform)

Anwendungen

• Module DC/DC POL

• ΜC-/ΜP, FPGA- und DSP-Energie

• Einsteck-DC-/DCmodule für Router und Rangierloks

• Tragbare Instrumente

• Test- und Maßsysteme

• Li-Ionenbatteriebetriebene Geräte

• Kleine Module des Formfaktors (SFP)

• Barcodeleser

Pin Configuration

Spezifikation von ISL8014AIRZ-T

Typische Anwendung
