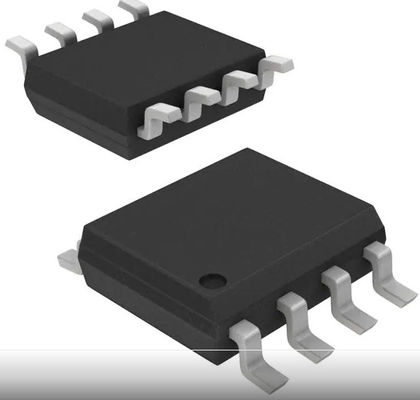

Transceiver IC halbes 8-SOIC 70 Millivolt ISL8487EIBZ-T integrierter Schaltung des Chip-1/1

ISL8487EIBZ-T 1/1 Transceiver halbes RS422 RS485 8-SOIC

Die ISL8487E-, ISL81487L- und ISL81487E-RS-485/RS-422 Geräte sind geschützter ESD, Brucheinheitslast (UL), BiCMOS, 5V antrieben, einzelne Transceivers, die die Standards RS-485 und RS-422 für ausgeglichene Kommunikation treffen. Jeder Fahrerertrag/Empfängerinput wird gegen Streiks ±15kV ESD ohne Sperrung geschützt. Anders als wettbewerbsfähige Geräte wird diese Gerätfamilie für 10% Toleranzversorgungen (4.5V zu 5.5V) spezifiziert.

Alle Geräte stellen eine 1/8 Einheitslast dem Bus RS-485 dar, der bis 256 Transceivers im Netz für große Knotenzählungssysteme erlaubt (zum Beispiel, Prozessautomatisierung und Fernzählerstandsysteme). In einem Ferngebrauchszählerstandsystem werden einzelne Gebrauchszählerstände (in den Wohnungen, zum Beispiel) auf einem Verdichter mit einem Netz RS-485, also der hohen erlaubten Knotenzählung herabsetzt die Anzahl von den Verstärker verlegt, die zum Netz alle Meter erfordert werden. Daten für alle Meter werden dann vom Verdichter von einem einzelnen Zugangshafen oder von einer drahtlosen Verbindung vorgelesen.

Anstiegsgeschwindigkeit begrenzte Fahrer auf dem ISL8487E und ISL81487L verringern EMS und Reflexionen von unsachgemäß beendeten Fernleitungen oder von unterminated Stummeln im multidrop und in den Mehrpunktanwendungen herabzusetzen.

Datenraten bis zu 250kbps sind mit diesen Geräten erreichbar. Datenraten bis zu 5Mbps sind erreichbar, indem sie das ISL81487E verwenden, das höhere Anstiegsgeschwindigkeiten kennzeichnet.

Der Input des Empfängers (Rx) kennzeichnet ein „Failsafe wenn offener“ Entwurf, der einer Logik hohen Rx-Ertrag sicherstellt, wenn Rx-Input schwimmt.

Die Ertrag des Fahrers (Tx) sind der Kurzschluss, der, sogar für die Spannungen geschützt wird, welche die Stromversorgungsspannung übersteigen. Zusätzlich sperrt thermischer Abschaltungsschaltkreis des Aufchips die Tx-Ertrag, um Schaden zu verhindern, wenn Verlustleistung übertrieben wird.

Die Halbduplexgeräte multiplexen den Rx-Input und Tx-Ertrag, zum von Transceivers mit Rx und Tx zu erlauben sperren Funktionen in 8 Führungspaketen.

Eigenschaften

• Stift-ESD-Schutz ±15kV HBM - Klasse 3 ESD-Niveau Input-/Outputrs-485 auf allen weiteren Stiften >7kV HBM

• Brucheinheitslast erlaubt bis 256 Geräte auf dem Bus

• Spezifiziert für 10% Toleranzversorgungen

• Hohe Datenratenversion (ISL81487E) bis zu 5Mbps

• Anstiegsgeschwindigkeit begrenzte Versionen für fehlerfreie Datenübertragung (ISL8487E, ISL81487L) bis zu 250kbps

• Niedriger gegenwärtiger Abschaltungsmodus (ausgenommen ISL81487E) 0.5µA

• Niedriger bewegungsloser Versorgungsstrom:

- ISL8487E, ISL81487L 145µA (Maximum)

- ISL81487E 420µA (Maximum)

• -7V zum +12V-Gleichtakteingangsspannungsbereich

• Drei Zustand Ertrag Rx und Tx

• 30ns Laufzeitverzögerungen, Gehrung 5ns (ISL81487E)

• Halbduplex-pinouts

• Funktionieren Sie von einer einzelnen +5V-Versorgung (10% Toleranz)

• Gegenwärtige Begrenzung und thermische Abschaltung für Fahrerüberlastschutz

• Kompatibler Ersatz Pin für: MAX487E, (ISL8487E); LTC1487, ADM1487 (ISL81487L); MAX1487E, ST485ER (ISL81487E)

• Pb-freies Plus tempern verfügbares (RoHS konform)

Anwendungen

• Hohe Knotenzählungsnetze

• Automatisierte Gebrauchszählerstandsysteme

• Produktionsautomatisierung

• Sicherheitsnetze

• Errichtende Klimakontrollsysteme

• Industrielle/prozesskontrollierte Netze

Spezifikation von ISL8487EIBZ-T
