50 Transceiver halbes RS422 RS485 8-SOIC integrierter Schaltung Millivolts ISL83485IBZ-T des Chip-1/1

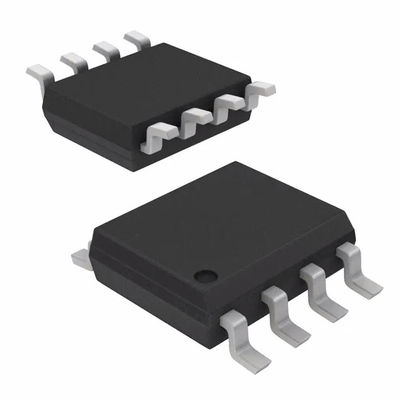

ISL83485IBZ-T 1/1 Transceiver halbes RS422 RS485 8-SOIC

Beschreibung

Diese Geräte Renesas RS-485/RS-422 sind angetriebenes BiCMOS 3.3V, einzelne Transceivers, die die Standards RS-485 und RS-422 für ausgeglichene Kommunikation treffen. Anders als wettbewerbsfähige Geräte wird diese Renesas-Familie für 10% Toleranzversorgungen (3V zu 3.6V) spezifiziert.

Die Anstiegsgeschwindigkeit des Gebrauches ISL83483 und ISL83488 begrenzte Fahrer, die EMS verringern, und setzt Reflexionen von unsachgemäß beendeten Fernleitungen oder unterminated Stummel im multidrop und in den Mehrpunktanwendungen herab.

Datenraten bis zu 10Mbps sind erreichbar, indem sie das ISL83485, das ISL83490 oder die ISL83491 verwenden, die höhere Anstiegsgeschwindigkeiten kennzeichnen.

Logikinput (zum Beispiel, DI und De) Signale mehr als 5.5V annehmen, sie kompatibel machend mit Familien der Logiks 5V.

Input des Empfängers (Rx) kennzeichnet ein „Failsafe wenn offener“ Entwurf, der eine mit hohem Ausschuss Logik sicherstellt, wenn Rx-Input schwimmt. Alle Geräte stellen eine „Einheitslast“ dem Bus RS-485 dar, der bis 32 Transceivers im Netz erlaubt.

Ertrag des Fahrers (Tx) sind der Kurzschluss, der, sogar für die Spannungen geschützt wird, welche die Stromversorgungsspannung übersteigen. Zusätzlich sperrt thermischer Abschaltungsschaltkreis des Aufchips die Tx-Ertrag, um Schaden zu verhindern, wenn Verlustleistung übertrieben wird.

Die ISL83488, die ISL83490 und die ISL83491 sind für voll- Anwendungen des Duplex (Stifte unterschiedlicher Rx-Input und Tx-Ertrages) konfiguriert. Die ISL83488 und die ISL83490 werden in der Raumersparnis 8 Ld-Pakete für die Anwendungen angeboten, die nicht Ausgabesperrefunktionen Rx und Tx erfordern (zum Beispiel, Punkt-zu-Punkt- und RS-422). Halbduplexmultiplex der konfigurationen (ISL83483, ISL83485) der Rx-Input und die Tx-Ertrag, zum von Transceivers mit Rx und Tx zu versehen sperren Funktionen in 8 Ld-Paketen.

Eigenschaften

• Funktionieren Sie von einer einzelnen +3.3V-Versorgung (10% Toleranz)

• Dialogfähig mit Logik 5V • Hohe Datenraten bis zu 10Mbps

• Einheitslast erlaubt bis 32 Geräte auf dem Bus

• Anstiegsgeschwindigkeit begrenzte Versionen für fehlerfreie Datenübertragung (ISL83483, ISL83488) bis zu 250kbps,

• Niedriger gegenwärtiger Abschaltungsmodus (ISL83483, ISL83485, ISL83491) 15nA

• -7V zum +12V-Gleichtakteingangsspannungsbereich

• Drei-Zustand Rx und Tx-Ertrag (ausgenommen ISL83488, ISL83490)

• 10ns Laufzeitverzögerung, Gehrung 1ns (ISL83485, ISL83490, ISL83491)

• Voll- Duplex und Halbduplex-pinouts

• Gegenwärtige Begrenzung und thermische Abschaltung für Fahrerüberlastschutz

• Pb-frei (RoHS konform)

Anwendungen

• Produktionsautomatisierung

• Sicherheitsnetze

• Errichtende Klimakontrollsysteme

• Industrielle/prozesskontrollierte Netze

• Waagerecht ausgerichtete Übersetzer (zum Beispiel, RS-232 zu RS-422)

• RS-232 „Verlängerungskabel“

Spezifikation von ISL83485IBZ-T

VORLAGE

Unsere Firma garantiert, dass jede Reihe von Produkten von der ursprünglichen Fabrik kommt, und kann ursprüngliche Aufkleber und Berufsprüfungsagenturberichte zur Verfügung stellen.

PREIS

Wir stellen eine Vielzahl von Zitatkanälen zur Verfügung und unterzeichnen den Auftragsvertrag nach Verhandlung.

GESCHÄFT

Nach Kommunikation und Vereinbarung führen wir Sie, um Zahlung zu vereinbaren.

LIEFERUNGS-ZYKLUS

Lieferung am gleichen Tag, im Allgemeinen 5-12 Werktage, wird verzögert möglicherweise etwas während der Epidemie, wir verfolgt den ganzen Prozess.

TRANSPORT

Wir wählen den passenden Transportmodus entsprechend Ihrem Land.

VERPACKEN

Nach Kommunikation mit Ihnen, beschließen wir die passende Verpackungsmethode entsprechend dem Gewicht der Waren, um die sichere Lieferung der Waren sicherzustellen.
