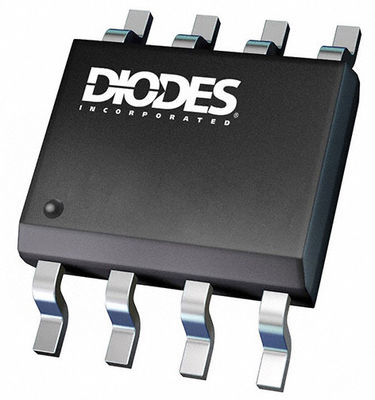

Ertrag-Gleichstromregler analoges PWM AL8843SP-13 LED Fahrer ICs 1 3A 8-SO-EP verdunkelnd

Ertrag-Gleichstromregler analoges PWM AL8843SP-13 LED Fahrer ICs 1 3A 8-SO-EP verdunkelnd

Beschreibung

Das DIODES™ AL8843 ist ein Abwärtskonverter des Hysteresenmodus DC-DC, bestimmt für einzelne oder mehrfache in Reihe geschaltete LED von einer Spannungsquelle leistungsfähig fahren, die als die LED-Spannung höher ist. Das Gerät kann von einer Inputversorgung zwischen 4.5V und 40V funktionieren und einen außen justierbaren Ausgangsstrom bis zu 3A zur Verfügung stellen. Abhängig von Versorgungsspannung und externen Komponenten kann dieser Konverter bis zu 60W der Spitzenleistung zur Verfügung stellen. Das AL8843 integriert den Netzschalter und eine hoch-seitige Ausgangsstromwarnanlage, die einen externen Widerstand benutzt, um den nominalen Durchschnittsleistungsstrom einzustellen. Die Verdunkelung kann verwirklicht werden, indem man ein externes Steuersignal auf den Ctrl-Stift zutrifft. Der Ctrl-Stift nimmt entweder ein Gleichspannungssignal oder ein PWM-Signal an. Die Anlasszeit kann durch einen externen Kondensator vom Ctrl-Stift justiert werden, um zu reiben. Eine Spannung von 0.3V oder zu senken auf den Ctrl-Stift zutreffend, schließt den Netzschalter.

Eigenschaften

 breiter Eingangsspannungsbereich: 4.5V zu 40V

 Ausgangsstrom bis zu 3A

 interner 40V NDMOS Schalter

 typische 4% Ausgangsstrom-Genauigkeit

 sondern Pin für AN/AUS und Helligkeitsregelung durch Gleichspannung oder PWM-Signal aus

 empfahl analoge Verdunkelungsstrecke: 10% bis 100%

 Sanftanlauf

 hohe Leistungsfähigkeit (bis 97%)

 LED Kurzschluss-Schutz

 inhärenter Schutz Offen-Stromkreis-LED

 über Temperatur-Schutz (OTP)

 bis zur Schaltfrequenz 1MHz

 SO-8EP Paket verfügbar im grünen Gestaltungsmittel (kein Br, Sb)

 total bleifrei u. völlig RoHS konform

 Halogen und Antimon frei. „Grünes“ Gerät

Pin Assignments

Anwendungen

 LED Umbau für Niederspannungshalogen

 industrielle Beleuchtung Niederspannung

 LED Backlighting

 Leuchtzeichen

 externe Fahrer mit mehrfachen Kanälen


Spezifikation von AL8843SP-13

VORLAGE

Unsere Firma garantiert, dass jede Reihe von Produkten von der ursprünglichen Fabrik kommt, und kann ursprüngliche Aufkleber und Berufsprüfungsagenturberichte zur Verfügung stellen.

PREIS

Wir stellen eine Vielzahl von Zitatkanälen zur Verfügung und unterzeichnen den Auftragsvertrag nach Verhandlung.

GESCHÄFT

Nach Kommunikation und Vereinbarung führen wir Sie, um Zahlung zu vereinbaren.

LIEFERUNGS-ZYKLUS

Lieferung am gleichen Tag, im Allgemeinen 5-12 Werktage, wird verzögert möglicherweise etwas während der Epidemie, wir verfolgt den ganzen Prozess.

TRANSPORT

Wir wählen den passenden Transportmodus entsprechend Ihrem Land.

VERPACKEN

Nach Kommunikation mit Ihnen, beschließen wir die passende Verpackungsmethode entsprechend dem Gewicht der Waren, um die sichere Lieferung der Waren sicherzustellen.
