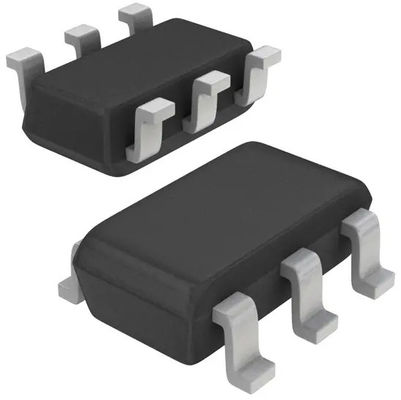

Übersetzer Bidirectional des Spannungspegel-74LVC1T45W6-7 1 Kanal SOT-26 des Stromkreis-1

Übersetzer Bidirectional des Spannungspegel-74LVC1T45W6-7 1 Kanal SOT-26 des Stromkreis-1

Beschreibung

Das 74LVC1T45 ist, Doppel-versorgungstransceiver mit den Tristateertrag ein Einzelbit, die für das Übertragen eines einzelnen Logikstückchen über verschiedenen Spannungsgebieten passend sind. Der a-Input/Output Stift ist entworfen, um VCCA aufzuspüren während die b-Input/Output Bahnen VCCB. Diese Anordnung lässt Universalschwachstromübersetzung zwischen allen möglichen Spannungen von 1.65V zu 5.5V zu. Der Richtungsstift (DIR) steuert die Richtung des Transceivers und in eine Logikspannung, die auf VCCA bezogen wird. Wenn ein hoher logischer Zustand an DIR angewendet wird, wird der a-Stift ein Input, und der b-Stift wird der Ertrag. Andererseits werden die Rollen von A und B aufgehoben, wenn DIR erklärtes niedriges ist. Die Tristateeigenschaft tritt auf, wann entweder von den Stromversorgungsspannungen null seien Sie. Dieses ist auch eine Ioff-Eigenschaft und darf den Ertrag in einem hochohmigen Zustand mit beider Stromversorgung an 0V bleiben, dem powerdown elektrische Isolierung bis zu 5.5V als, um nicht jede mögliche Logiktätigkeit auf Stift A oder B. zu behindern verhindert und schädigt Rückstromstrom und zur Verfügung stellt.

Eigenschaften

• Breiter Versorgungs-Spannungsbereich:

 VCC (A): von 1.65V zu 5.5V

 VCC (B): von 1.65V zu 5.5V

• ± 24mA gab Antrieb an 3.3V aus

• Maximum ICC CMOS-geringer Energie der Leistungsaufnahmen-16µA

• Hohe Störsicherheit (Hysterese 100mV typisch)

• IOFF stützt Teilweis-Energie--Untenmodus-Operation

• IOFF steuerte durch jedes Wesen VCC bei 0 V

• Input nimmt bis zu 5.5V an

• Esd-Schutz übersteigt JESD 22

 200-V Maschinen-Modell (A115)

 2000-V menschlicher Körper-Modell (A114)

 1000 V belastetes Gerät-Modell (C101)

• Sperrung übersteigt 100mA pro JESD 78, Klasse I

• Paket X2-DFN1409-6 entworfen als direkter Ersatz für Chip Scale Packaging.

• Total bleifrei u. völlig RoHS konform

• Halogen und Antimon frei. „Grünes“ Gerät

Pin Assignments

Anwendungen

• Spannungspegel-Übersetzung gut angepasst sich den Logik-Arten anschließen, die an den verschiedenen Spannungen funktionieren

• Abschaltungs-Signal-Isolierung, wenn jedem Spannungs-Gebiet das Signal abgestellt wird, wird lokalisiert und dort ist kein Laden auf Bus-Leitungen

• Große Auswahl Produkte, wie:

 Handys, Tablets, E-Leser

 PC, Notizbücher, Netbooks, Ultrabooks

 Vernetzung, Router, Zugänge

 Computer-Peripherie, Festplattenlaufwerke, CD/DVD ROM

 Fernsehen, DVD, DVR, Receiver

 persönliche Navigation/GPS

 MP3-Spieler, Kameras, Videorecorder

Spezifikation von 74LVC1T45W6-7

VORLAGE

Unsere Firma garantiert, dass jede Reihe von Produkten von der ursprünglichen Fabrik kommt, und kann ursprüngliche Aufkleber und Berufsprüfungsagenturberichte zur Verfügung stellen.

PREIS

Wir stellen eine Vielzahl von Zitatkanälen zur Verfügung und unterzeichnen den Auftragsvertrag nach Verhandlung.

GESCHÄFT

Nach Kommunikation und Vereinbarung führen wir Sie, um Zahlung zu vereinbaren.

LIEFERUNGS-ZYKLUS

Lieferung am gleichen Tag, im Allgemeinen 5-12 Werktage, wird verzögert möglicherweise etwas während der Epidemie, wir verfolgt den ganzen Prozess.

TRANSPORT

Wir wählen den passenden Transportmodus entsprechend Ihrem Land.

VERPACKEN

Nach Kommunikation mit Ihnen, beschließen wir die passende Verpackungsmethode entsprechend dem Gewicht der Waren, um die sichere Lieferung der Waren sicherzustellen.
