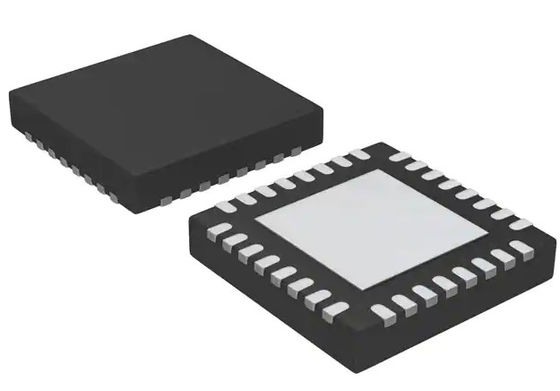

Leser/Transponder CLRC66303HNE RFID ISO 2.5V | 5.5V 32-VFQFN IC-13.56MHz

Leser/Transponder CLRC66303HNE RFID ISO 2.5V | 5.5V 32-VFQFN IC-13.56MHz

Allgemeine Beschreibung

CLRC663, das Hochleistung Mehrprotokoll-NFC Vorderseiten. Das CLRC663 Mehrprotokoll-NFC Vorderseiten-IC stützt die folgenden Betriebsarten

• Lese-Schreibmodus, der ISO/IEC 14443 Modus Art A und klassischen Kommunikation MIFARE stützt

• Lese-Schreibmodus, der ISO/IEC 14443B stützt

• Lese-Schreibmodus, der JIS X 6319-4 stützt (vergleichbar mit Felica)

• Passiver Initiatormodus entsprechend ISO/IEC 18092

• Lese-Schreibmodus, der ISO/IEC 15693 stützt

• Lese-Schreibmodus, der ICODE EPC UID/EPC OTP stützt

• Lese-Schreibmodus, der Modus 3 ISO/IEC 18000-3 HF EPC-Class-1 stützt

Der interne Übermittler CLRC663 ist in der Lage, eine Leser-/Verfasserantenne zu fahren, die entworfen ist, um sich mit IC-ansässigen Karten und Transpondern Klassikers ISO/IEC 14443A und MIFARE ohne zusätzlichen aktiven Schaltkreis zu verständigen. Das digitale Modul handhabt das komplette gestaltende ISO/IEC 14443A und Fehlererkennungsfunktionalität (Parität und zyklische Blockprüfung). Das CLRC663 stützt MIFARE-Klassiker mit 1 KBgedächtnis, MIFARE-Klassiker mit einem 4-KB-Gedächtnis, Ultralight MIFARE, MIFARE Ultralight C, MIFARE-Plus und Produkte MIFARE DESFire. Das CLRC663 stützt höhere Übergangsgeschwindigkeiten der MIFARE-Produktfamilie bis 848 kbit/s in beiden Richtungen. Die Unterstützungen CLRC663 überlagern 2 und 3 des Leser-/Verfasserkommunikationsentwurfs ISO/IEC 14443B ausgenommen Antikollisions. Der Antikollisionsbedarf, in den Mikroprogrammaufstellung des Wirtsprüfers sowie in den Oberschichten eingeführt zu werden. Das CLRC663 ist in der Lage zu demodulieren und Felica zu decodieren kodierte Signale. Das Felica-Empfängerteil liefert die Demodulation und Decodierungsschaltkreis für Felica kodierte Signale. Das CLRC663 behandelt die gestaltende und Fehlererkennung Felica wie zyklische Blockprüfung. Das CLRC663 stützt höhere Übergangsgeschwindigkeiten Felicas von bis 424 kbit/s in beiden Richtungen. Das CLRC663 stützt den passiven Initiatormodus P2P in Übereinstimmung mit ISO/IEC 18092. Das CLRC663 stützt das Näheprotokoll entsprechend ISO-/IEC15693, EPC- UID und ISO-/IEC18000-3 Modus 3 HF EPC-Class-1. Die folgenden Wirtsschnittstellen werden gestützt: • Serienzusatzschnittstelle (SPI) • Serien-UART (ähnlich RS232 mit den Spannungspegeln abhängig von der Stiftspannungsversorgung) • Ich Schnittstelle 2C-bus (zwei Versionen werden eingeführt: I2C und I2CL) das CLRC663 stützt die Verbindung eines sicheren Zugriffsmoduls (SAM). Eine engagierte unterschiedliche I2C-Schnittstelle wird für eine Verbindung der SAM eingeführt. Die SAM kann für hohe sichere Schlüssellagerung benutzt werden und tritt als ein sehr performant Schlüssel-Coprocessor auf. Eine engagierte SAM ist für Verbindung zum CLRC663 verfügbar. In diesem Dokument bezieht sich die Ausdruck „MIFARE klassische Karte „auf eine IC-ansässige kontaktlose Karte MIFARE-Klassikers.

Eigenschaften und Nutzen

• Schließt NXP ISO/IEC14443-A und Genehmigenrechte geistigen Eigentums Innovatron ISO/IEC14443-B ein

• Hochleistung Mehrprotokoll-NFC, die für Übertragung Vorderseiten sind, beschleunigen zu 848 kbit/s

• Art A, MIFARE-Klassiker, ISO/IEC 14443 b- der Unterstützungs ISO/IEC 14443 und Felica-Lesermodi

• Passiver Initiatormodus P2P in Übereinstimmung mit ISO/IEC 18092

• Modus 3 der Unterstützungs- ISO/IEC15693, ICODE EPC UID und ISO/IEC 18000-3 HF EPC-Class-1

• Klassikerproduktverschlüsselung der Unterstützungsmifare durch Hardware im Lese-Schreibmodus darf die Karten lesen, die auf Ultralight, MIFARE-Klassiker mit 1 KBgedächtnis, MIFARE-Klassiker mit einem 4-KB-Gedächtnis, MIFARE DESFire EV1, MIFARE DESFire EV2 und MIFARE MIFARE plus IC basieren

• Niederleistungskarten-Entdeckung

• Befolgung zur kontaktlosen Protokollspezifikation EMV auf Rf-Niveau kann erzielt werden

• Gestützte Wirtsschnittstellen:

– SPI bis 10 Mbit/s

– Ich 2C-bus schließe kBd bis 400 in der Einstellung schnell, kBd bis 1000 im Einstellung schnells-Plus an

– Serien-UART kBd bis 1228,8 RS232, mit den Spannungspegeln abhängig von der Stiftspannungsversorgung

• Unterschiedliche I2C-bus Schnittstelle für Verbindung eines sicheren Zugriffsmoduls (SAM)

• Fifo-Puffer mit Größe von 512 Bytes für höchste Geschäftsleistung

• Flexible und leistungsfähige Machteinsparungsmodi einschließlich harte Energie unten, Bereitschafts- und Niederleistungskartenentdeckung

• Kosteneinsparung durch integriertes PLL, zum der Systemuhr von 27,12 MHZ Rf-Schwingquarz abzuleiten

• 3,0 Stromversorgung V bis 5,5 V (CLRC66301, CLRC66302) Stromversorgung mit 2,5 V bis 5,5 v-(CLRC66303)

• Bis 8 freie programmierbare Input/Output Stifte

• Typischer funktionierender Abstand im Lese-Schreibmodus für Kommunikation zu einer Art A ISO/IEC 14443 und zu klassischer Karte bis 12 cm MIFARE, abhängig von der Antennengröße und dem Abstimmen

• Zwei Paketwahlen sind für das CLRC66303 verfügbar: 1. HVQFN32: Paket mit den benetzbaren Flanken, die den lötenden Prozess und die Qualitätskontrolle von gelöteten Teilen 2. VFBGA36 erleichtern: Kleinsendung mit optimierter Stiftbelegung für einfachen PWB-Plan

• Die Version CLRC66303 bietet eine flexiblere Konfiguration für die Niederleistungskartenentdeckung an, die mit dem CLRC66301 und dem CLRC66302 mit dem neuen Register LPCD_OPTIONS verglichen wird. Darüber hinaus bietet das CLRC66303 neue zusätzliche Einstellungen für das Lasts-Protokoll an, das sehr gut zu den kleineren Antennen passte. Das CLRC66303 ist deshalb die empfohlene Version für neue Entwürfe.

Anwendungen

• Industriell

• Zugriffskontrolle

• Spiel

Spezifikation von CLRC66303HNE
