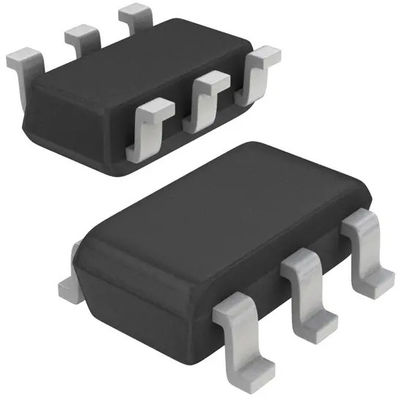

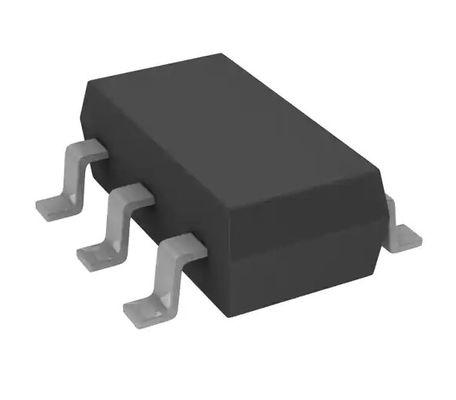

AP62200TWU-7 Buck Switching Regulator 0.8V 1 Ertrag 2A SOT-23-6 dünnes TSOT-23-6

AP62200TWU-7 Buck Switching Regulator 0.8V 1 Ertrag 2A SOT-23-6 dünnes TSOT-23-6

Beschreibung

Das AP62200/AP62201/AP62200T ist ein 2A, synchroner Dollarkonverter mit einem breiten Eingangsspannungsbereich von 4.2V zu 18V. Das Gerät integriert völlig einen hoch-seitigen Energie 90mΩ MOSFET und einen lowside 65mΩ Energie MOSFET, um Abwärts-DC-DC zur Verfügung zu stellen Umwandlung der Hochleistungsfähigkeit. Das AP62200-/AP62201/AP62200Tgerät wird leicht benutzt, indem man die externe Teilzählung wegen seiner Annahme von Steuerung Constant On-Times (FELDBETT), schnelle Übergangsfunktion, einfache Schleifenstabilisierung und niedrige Ausgangsspannungskräuselung zu erzielen herabsetzt. Der AP62200-/AP62201/AP62200Tentwurf wird für Reduzierung der elektromagnetischen Störung (EMS) optimiert. Das Gerät hat einen eigenen Torfahrerentwurf, zum des Vermittlungsknotens zu widerstehen, der ohne MOSFET-Turn-on und -Abschaltzeiten zu opfern schellt, der ausgestrahlte EMS-Hochfrequenzgeräusche verringert, die durch MOSFET-Schaltung verursacht werden. AP62200/AP62201 ist (in den Standard) Paketen SOT563 (Standard) und TSOT26 verfügbar. AP62200T ist in einem (Standard) Paket TSOT26 verfügbar.

Eigenschaften

 VIN: 4.2V zu 18V

 Ausgangsspannung (VOUT): 0.8V zu 7V

 2A Dauerleistungs-Strom

 0.8V ± 1% Referenzspannung (TA = +25°C)

 AP62200 und AP62201

 0.763V ± 1% Referenzspannung (TA = +25°C)

 AP62200T

 135μA niedriger Ruhestrom (Impuls-Frequenz-Modulation)

 750kHz Schaltfrequenz (VIN = 12V, VOUT = 5V)

 bis 84% Leistungsfähigkeit der Last an des Licht-5mA

 eigener Tor-Fahrer Design für beste EMI Reduction

 Schutz-Schaltkreis

 Undervoltage-Aussperrung (UVLO)

 Zyklus-durch-Zyklus-Tal-Strombegrenzung

 thermische Abschaltung

 total bleifrei u. völlig RoHS konform

 Halogen und Antimon frei. „Grünes“ Gerät

 für die Automobilanwendungen, die spezifische Änderungssteuerung erfordern

Pin Assignments

Anwendungen

 5V und 12V verteilte Energie-Bus-Versorgungen

 Flachbildschirm-Fernseher und Monitoren

 weiße Waren und kleine Haushaltsgeräte

 FPGA, DSP- und ASIC-Versorgungen

 Hauptaudio

 Netzwerk-Systeme

 Spiel-Konsolen

 Unterhaltungselektronik

 universeller Punkt der Last

Spezifikation von AP62200TWU-7
